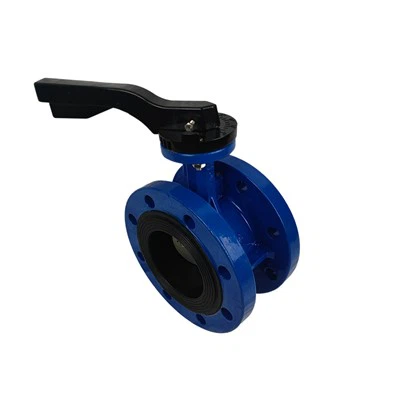

Metulj z mehkim tesnilom
Lastnosti
Odpornost na visok pritisk
Odebeljeno telo ventila, visoka trdota, močna žilavost, visoka tlačna odpornost, močna tlačna odpornost in sposobnost preprečevanja razpok
Polžasti menjalnik, hiter in varčen z delom
Na splošno glava polžastega gonila. Stikalo prihrani več dela, telo ventila je odebeljeno, teža je težja in varnejša
Tipi prirobnic dušilnega ventila
Prirobnica lopute se imenuje prirobna plošča ali prirobni deli. Je izdelek, ki povezuje ventile in cevi v cevovodih. Posebne prirobnice lopute so enake navadnim prirobnicam, vendar so notranje luknje drugačne. Posebna prirobnica za loputo ima majhno notranjo luknjo in dodatno režo za vstavljanje cevi.
Prirobnice lopute so lahko posamezne ali kombinirane, kot so prirobnice na obeh koncih ventila za lažjo namestitev vijakov. Povezava med prirobnico in prirobnico med enim koncem cevi in drugim koncem ali povezovalni spoj se nanaša na zložljivo povezavo, v kateri so prirobnice, tesnila in sorniki povezani med seboj kot niz kombiniranih tesnilnih struktur. Cevne prirobnice se nanašajo na cevovodne naprave. Prirobnica, ki se uporablja za osrednje cevovode, se nanaša na prirobnico ventila. Prirobnica ima luknje. Vijaki tesno povezujejo obe prirobnici, prirobnici pa sta zatesnjeni s tesnili.
Osnovno poznavanje lopute s prirobnico
Metuljasta loputa s prirobnico predstavlja samotesnilni koncept zasnove, pri katerem je povezava med ventilsko ploščo in gredjo ventila zasnovana na patentirani izvlečni zatiči. Glavne lastnosti tega ventila so zanesljivo tesnjenje, dvosmerno tesnjenje in tesna povezava brez popuščanja, zaradi česar je ventil dolgotrajen. Njegove značilnosti so naslednje:
Dvosmerno tesnjenje Običajno zaradi strukturnih razlogov tradicionalni dušilni ventili ne morejo dobro tesniti pod delovnim tlakom v nasprotni smeri (ki ne ustreza smeri tesnjenja). Trenutno v ustreznih nacionalnih standardih ni obveznih določb za dvosmerno tesnjenje.
Tipi prirobnic dušilnega ventila
Prirobnica lopute se imenuje prirobna plošča ali prirobni deli. Je izdelek, ki povezuje ventile in cevi v cevovodih. Posebne prirobnice lopute so enake navadnim prirobnicam, vendar so notranje luknje drugačne. Posebna prirobnica za loputo ima majhno notranjo luknjo in dodatno režo za vstavljanje cevi. Prirobnice lopute so lahko posamezne ali kombinirane, kot so prirobnice na obeh koncih ventila za lažjo namestitev vijakov. Povezava med prirobnico in prirobnico med enim koncem cevi in drugim koncem ali povezovalni spoj se nanaša na zložljivo povezavo, v kateri so prirobnice, tesnila in sorniki povezani med seboj kot niz kombiniranih tesnilnih struktur. Cevne prirobnice se nanašajo na cevovodne naprave. Prirobnica, ki se uporablja za osrednje cevovode, se nanaša na prirobnico ventila. Prirobnica ima luknje. Vijaki tesno povezujejo obe prirobnici, prirobnici pa sta zatesnjeni s tesnili.
[Material prirobnice lopute] št. 20, A105, Q235A, 12Cr1MoV, 16MnR, 15CrMo, 18-8, 321, 304, 304L, 316, 316L. [Oblika tesnilne površine] Ravna površina (FF), dvignjena površina (RF), konveksna površina (M), konkavna površina (F), konkavna in konveksna površina (MF), površina čepa (T), površina utora (G), površina pero in utor (TG), spojna površina obroča (RJ).
[V skladu s standardi petrokemične industrije] Prirobnica z navojem (PT), prirobnica za sočelno varjenje (WN), prirobnica za ploščato varjenje (SO), prirobnica za varjenje (SW), ohlapna prirobnica (LJ), pokrov prirobnice (ni navedeno).
[Glede na standarde strojne industrije] Integralna prirobnica, prirobnica za sočelno varjenje, ploščata ravna prirobnica za varjenje, ohlapna prirobnica plošče za sočelno varjenje obroča, ohlapna prirobnica ploščate varilne obročne plošče, ohlapna prirobnica s prirobno obročasto ploščo, pokrov prirobnice.
[V skladu z nacionalnimi standardi] Integralna prirobnica, navojna prirobnica, prirobnica za sočelno varjenje, prirobnica za varjenje vratu, prirobnica za varjenje vratu, prirobnica za varjenje obroča za vrat, prirobnica z ohlapnim tulcem, prirobnica za ploščato varjenje, prirobnica za obroč za sočelno varjenje, ohlapna prirobnica prirobnice, ploščat privarjen obroč plošča ohlapna prirobnica tulca, prirobljena obročasta plošča ohlapna prirobnica tulca, pokrov prirobnice.
[V skladu s standardi kemične industrije] Integralna prirobnica (IF), navojna prirobnica (Th), ploščata ploska varilna prirobnica (PL), premerna sočelno varilna prirobnica (WN), vratna ravna varilna prirobnica (SO), nastavek za varjenje prirobnice (SW), prirobnica za sočelni varilni obroč (PJ/SE), prirobnica za ploščati varilni obroč (PJ/RJ), podložen pokrov prirobnice (BL (S)), pokrov prirobnice (BL).
