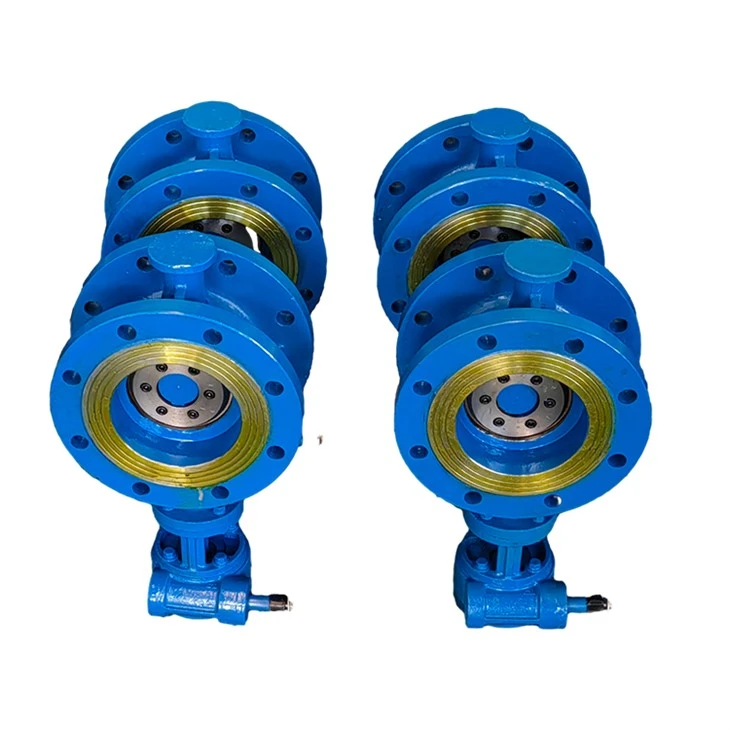

kovinski tesnilni metulj
opis izdelka
Metuljasti ventil s prirobnico s kovinskim tesnilom s prirobnico ima natančen elastični tesnilni obroč v obliki črke J in trojno ekscentrično večslojno kovinsko trdo tesnilno strukturo. Široko se uporablja v metalurgiji, elektroenergetiki, nafti, kemični industriji, oskrbi z vodo in odvodnjavanjem ter komunalni gradnji, kjer je temperatura medija manjša ali enaka 425 stopinj. Na industrijskih cevovodih se uporablja za regulacijo pretoka ter prenašanje in razbijanje tekočin.
Funkcije delovanja
1. Ta ventil ima tesnilno strukturo s tremi ekscentri, skoraj brez obrabe sedeža ventila in plošče metulja, in ima tesnejšo funkcijo tesnjenja, ko je zaprt.
2. Tesnilni obroč je izdelan iz nerjavečega jekla, ki ima dvojno prednost kovinskega trdega tesnjenja in elastičnega tesnjenja. Ima odlično tesnilno zmogljivost ne glede na nizke ali visoke temperaturne pogoje in ima značilnosti odpornosti proti koroziji in dolgo življenjsko dobo.
3. Tesnilna površina plošče metulja je izdelana iz trde zlitine na osnovi kobalta. Tesnilna površina je odporna proti koroziji in ima dolgo življenjsko dobo.
4. Ta ventil ima funkcijo dvosmernega tesnjenja. Ni omejen s smerjo toka medija ali nanj ne vpliva prostorski položaj med namestitvijo. Lahko se namesti v kateri koli smeri.
Podrobnosti produkta
Visokokakovosten izbor materiala
Dobri materiali in dobra izdelava Trpežen in se ne zlomi Ni ga enostavno starati
Zgostitev in poslabšanje
Umerjanje po debelini Visoka trdnost, odpornost na pritisk in visoke temperature, dolgotrajna
Zanesljivo tesnjenje
Bližje in tesneje Fleksibilno kovinsko dvojno tesnilo Veliko pretočno območje in majhen upor
Hitro odpiranje in zapiranje
Turbinski način prenosa Prihranite čas in trud, hitro preklopite Menjalnik je prilagodljiv in učinkovit
Strukturne značilnosti in uporaba
Izdelki serije metuljnih loput s kovinskim tesnilom so dolgotrajni, energetsko varčni metuljni ventili. Izdelki so v skladu z nacionalnimi standardi JB/T8527-97 (metuljasti ventil s kovinskim tesnilom), standardi GB/T13927-92 (univerzalni tlačni preskus ventilov) in drugimi sorodnimi standardi za ventile. Ta izdelek je sestavljen iz telesa ventila, metuljaste plošče, tesnilnega obroča, prenosnega mehanizma in drugih glavnih komponent. Njegova struktura je zasnovana po tridimenzionalnem ekscentričnem principu, nova tehnologija obdelave, ki je združljiva z elastičnim tesnjenjem ter trdim in mehkim večslojnim tesnjenjem, omogoča dušilnemu ventilu, da med delovanjem zmanjša svojo silo navora, s čimer doseže funkcije varčevanja z delom in energijo. . To zagotavlja splošno zanesljivost lopute v smislu odpornosti proti koroziji, odpornosti na visoke temperature in odpornosti proti obrabi. Ta loputa je primerna za uporabo v hrani, medicini, petrokemični industriji, elektrarnah, jeklarnah, industrijski obdelavi vode za varstvo okolja in visokih stavbah, kot najboljša naprava za uravnavanje pretoka in prekinitev tekočin v cevovodih za oskrbo z vodo in odvodnjavanje.
Tri ekscentrična metuljna loputa
Če os stebla ventila odstopa od središča diska in središča telesa hkrati in ima os vrtenja sedeža ventila določen kot z osjo kanala telesa ventila, se to imenuje trojni ekscentrični loputni ventil.
Prva ekscentričnost: gred ventila se nahaja za gredjo plošče ventila, kar omogoča, da tesnilo tesno obdaja in se dotika celotnega sedeža ventila.
Druga ekscentričnost: središčnica osi ventila odstopa od središčnice cevi in ventila, kar preprečuje motnje pri odpiranju in zapiranju ventila.
Tretja ekscentričnost: os stožca sedeža ventila odstopa od središčne črte gredi ventila, kar lahko odpravi trenje med procesom zapiranja in odpiranja in doseže enakomeren učinek kompresijskega tesnjenja okoli celotnega sedeža ventila.
Vsi tradicionalni metuljasti ventili uporabljajo pozicijsko tesnjenje, vendar je pojav trojnih ekscentričnih metuljčkov spremenil strukturo tesnjenja tradicionalnih metuljastih ventilov in pozicijsko tesnjenje je postalo torzijsko tesnjenje.
Preprosta razlaga je, da se trojni ekscentrični metuljasti ventil ne zanaša več na elastično deformacijo sedeža ventila, da bi dosegel tesnjenje, ampak se zanaša na pritisk kontaktne površine med tesnilno površino metuljaste plošče in sedežem ventila, da bi dosegel tesnjenje.
Na ta način tri-ekscentrična struktura enoekscentričnega dušilnega ventila ne rešuje le problema velikega puščanja kovinskega sedeža, temveč ima tudi močno odpornost na visok tlak in visoko temperaturo, ker je tlak kontaktne površine sorazmeren srednji tlak. Edinstvena zmogljivost trojnega ekscentričnega dušilnega ventila omogoča njegovo široko uporabo pri rezanju naftovodov, metalurških jeklarnah in regulaciji plinovodov. Razdelitev in izrezovanje, srednje nastavitev in izklop opreme za kemično rafiniranje, nastavitev dovoda in odvoda vode ter izklop opreme za čiščenje vode, sistem hladilne vode termoelektrarne. Zemeljski plin, alkalne tekočine, morska voda, kisle tekočine in druge industrije.
