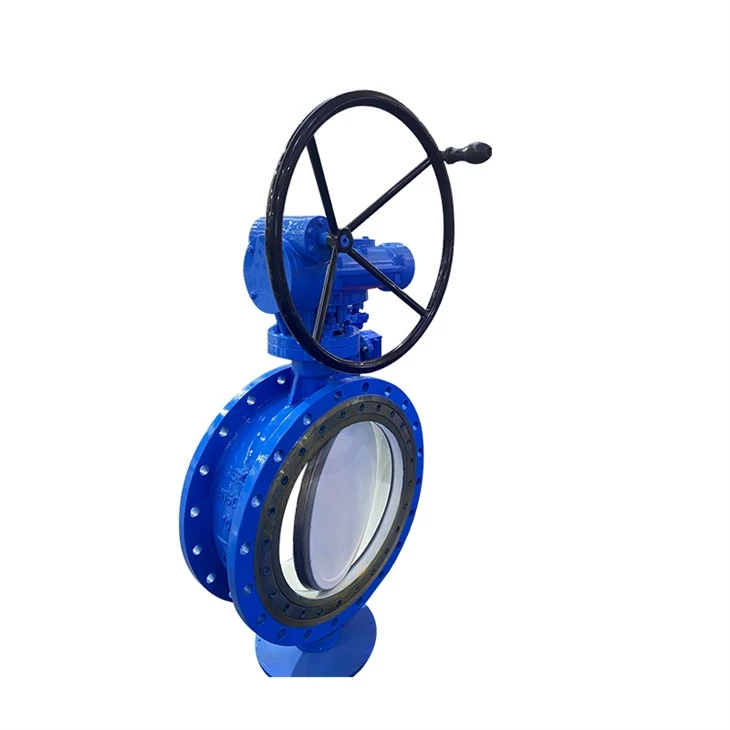

Ročni vrtljivi ventil metulja
Metuljski ventil tipa prirobnica
Ročni ventil za metuljček za metulje je ventil, ki poganja ploščo metulja, da se vrti skozi mehanizem prenosa zobnikov. Uporablja se predvsem za odrekanje, uravnavanje in nadzor pretoka medijev v cevovodih. Njegova jedrna funkcija je, da navor ojača z ročnim vrtenjem zobniškega prestave, pri čemer je plošča metulja zasukala 0 stopinj ~ 90 stopinj, da se doseže odpiranje in zapiranje.
Funkcije izdelka
Kompaktna in lahka struktura
Nizko vzdrževanje in dolga življenjska doba
Korozija - odporno ohišje izlivnega jeklenega ventila
Zero puščanje mehkega tesnila
Ročno delo - shranjevanje operacije
Multi - scenarij aplikacija
DN50 ~ DN1000 PN10 ~ 16
Temperaturna odpornost -20c ~ 300C
Uporablja se za tekočino/plin/prah
Skupna struktura je kompaktna, za dokončanje sklopa, majhne velikosti, lahke teže je potrebnih le nekaj delov, ki so priročna za uporabo v scenarijih z omejenim prostorom
Ventilsko telo in krožnik metulja
Telesa ventila: večinoma iz litega železa, litega jekla ali nerjavečega jekla, podpornega tipa prirobnice, tipa rezin in drugih metod priključka (DN50 ~ DN1000).
Plošča metulja: diska - v obliki strukture, nameščena navpično v središču cevovoda, vzporedno s smerjo tekočine, ko je popolnoma odprta, da se zmanjša odpornost na pretok.
Mehanizem prenosa
Sklop turbinskih črv: Ojačevanje navora se doseže s turbino za mešanje črv, ki zmanjša ročno delovno silo (še posebej primerno za velike ventile - premera DN300 in več);
Ročni koles/ročaj: Rotacijski kot je omejen na 90 stopinj, zapiranje v smeri urinega kazalca, odpiranje v nasprotni smeri urinega kazalca, čas delovanja manj kot 10 sekund (znotraj DN700).
Elastično tesnilo
Tesnilni obroč je izdelan iz nitrilne gume ali politetrafluoroetilena, vgrajenega v telesno ali metuljsko ploščo ventila, primeren za normalno temperaturno in nizko tlačno medij (na primer voda, plin), manjši ali enak 100C;
Kovinsko tesnilo
Sestavljeno nerjavno jeklo in prožna grafitna struktura, s temperaturno upornostjo do 300C, primerna za visoke temperature in visoke tlačne razmere (na primer para in olje).
Obseg uporabe
Industrijski scenariji: v sistemih nafte, kemikalij in napajanja se uporabljajo za uravnavanje ali zmanjšanje vode, pare, plina in drugih medijev, še posebej primernih za visoko - temperaturo in visoko - tlačna okolja, kot so dim in zračni kanali ter plinovodi;
Območja za preživetje ljudi: Uporabljajo se kot rezani - izklopljeni ventili v nizkih - tlačnih cevovodih, kot so ogrevanje, oskrba z vodo in odtok.
Ročni ventili
Prikaz izdelka
