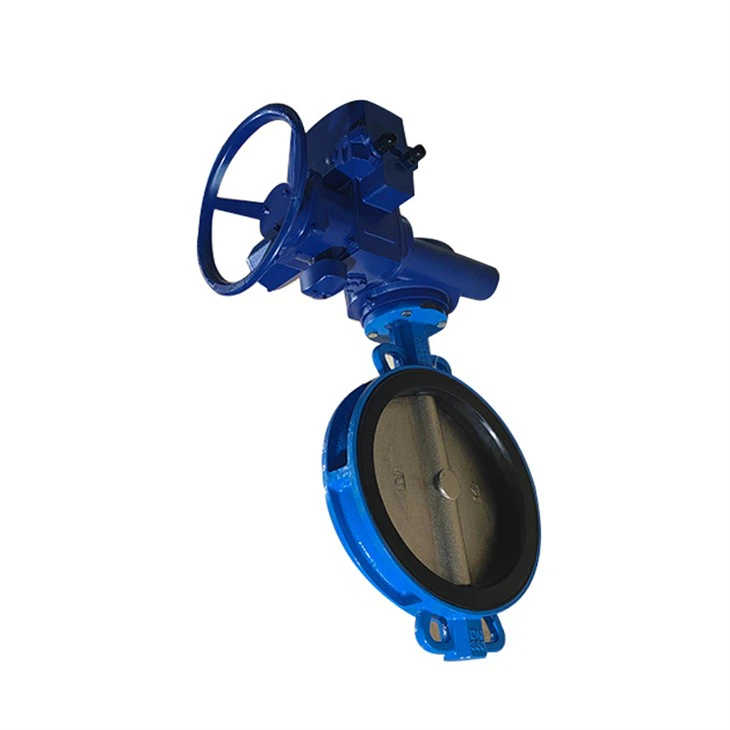

Metuljasti ventil z mehkim tesnilom
Načelo delovanja lopute
Metuljasti ventil je ventil, ki se odpira in zapira z vrtenjem stebla ventila, medtem ko poganja disk, da se vrti. V cilindričnem kanalu telesa metuljaste lopute se metuljasta plošča v obliki diska vrti okoli osi, pri čemer se plošča v glavnem vrti za 90 stopinj za nadzor pretoka. , ko disk doseže 90 stopinj, je ventil v popolnoma odprtem stanju. Hkrati je mogoče spremeniti kot diska, da prilagodite pretok medija. Na splošno je nameščen v smeri premera cevi. Metuljasti ventil in steblo ventila sama nimata možnosti zaklepanja. Za učinkovito prilagajanje pretoka je potreben polžasti reduktor. Dušilna loputa, opremljena s polžastim reduktorjem, ne omogoča le samozaklepanja dušilne lopute, temveč tudi spremeni delovanje dušilne lopute in natančneje uravnava pretok medija.
Navodila pred namestitvijo za metuljasti ventil
1. Pred namestitvijo in delovanjem z zračnim pršilom odstranite tujke na cevovodih in očistite notranjost cevi s čisto vodo.
2. Previdno preverite, ali je uporaba ventila v skladu z njegovimi specifikacijami delovanja; (temperatura, tlak)
3. Preverite, ali so v kanalu ventila in tesnilni površini ostanki in jih pravočasno odstranite;
4. Ventil je treba namestiti takoj po razpakiranju in prosimo, da po svoji volji ne zrahljate nobenih pritrdilnih vijakov ali matic na ventilu;
5. Metuljne lopute tipa Wafer morajo uporabljati posebne prirobnice lopute.
6. Električni dušilni ventil je mogoče namestiti na cevovod pod katerim koli kotom. Zaradi udobja vzdrževanja je priporočljivo, da ga ne namestite na glavo.
7. Pri nameščanju prirobnice lopute morate zagotoviti, da sta površina prirobnice in tesnilna guma poravnani, da so vijaki enakomerno priviti in da se mora tesnilna površina popolnoma prilegati; če so vijaki neenakomerno zategnjeni, se bodo pojavile gumijaste izbokline, ki blokirajo ploščo z metuljem, ali na vrhu plošče z metuljem. Zaščita plošče metulja povzroči puščanje na steblu ventila.
Navodila za uporabo dušilnega ventila
1. V pogojih taljenja z visoko temperaturo in veliko vsebnostjo prahu lahko zasnova ventilacijskega metuljastega ventila sprejme ravno nagnjeno ploščato strukturo. Med ploščo metulja in telesom ventila te strukture je reža. Vrednost reže je odvisna od kalibra ventila in postopka. Pogoji uporabe so določeni in na splošno nadzorovani znotraj 0.5 % površine kanala, ki lahko ustreza vgradnji prezračevalnih loput, temperaturnim spremembam delovnih pogojev in zahtevam procesa taljenja.
2. V delovnih pogojih, ki proizvajajo kislino, z visoko temperaturo in nizko vsebnostjo prahu, je prezračevalni metuljasti ventil lahko oblikovan z navpično ploščato strukturo. Tesnilno površino te strukture je enostavno obdelati, vrednost vrzeli tesnilne površine pa je nadzorovana znotraj 0.2 % površine kanala. Dimenzijska natančnost para tesnila telesa ventila in metuljaste plošče lahko izpolni konstrukcijske zahteve z mehansko obdelavo.
3. Za delovne pogoje z visoko temperaturo, nizkim tlakom in strogimi zahtevami glede tesnjenja je prezračevalni metuljasti ventil zasnovan tako, da sprejme ravninsko strukturo vzvoda. Konfiguracija tesnilnega para in pot metuljaste plošče lahko izpolnita zahteve procesa opreme cevnega omrežja z visoko zmogljivostjo tesnjenja.
Navodila pred namestitvijo lopute za rezine
Pred namestitvijo in uporabo uporabite zračno pršilo, da odstranite tujke na cevovodih in očistite notranjost cevi s čisto vodo.
Previdno preverite, ali je uporaba ventila skladna s specifikacijami delovanja; (temperatura, tlak)
Preverite, ali so v kanalu ventila in tesnilni površini ostanki in jih pravočasno odstranite;
Ventil je treba namestiti takoj po razpakiranju in ne poljubno popuščajte pritrdilnih vijakov ali matic na ventilu;
Zaporne lopute za rezine morajo uporabljati posebne prirobnice lopute.
Električno loputo lahko namestite na cevovod pod poljubnim kotom. Zaradi udobja vzdrževanja je priporočljivo, da ga ne namestite na glavo.
Pri nameščanju prirobnice lopute morate zagotoviti, da sta površina prirobnice in tesnilna guma poravnani, da so vijaki enakomerno priviti in da se mora tesnilna površina popolnoma prilegati; če so vijaki neenakomerno zategnjeni, se bodo pojavile gumijaste izbokline, ki blokirajo ploščo metulja ali se upirajo plošči metulja. Plošča povzroča puščanje na steblu ventila.
