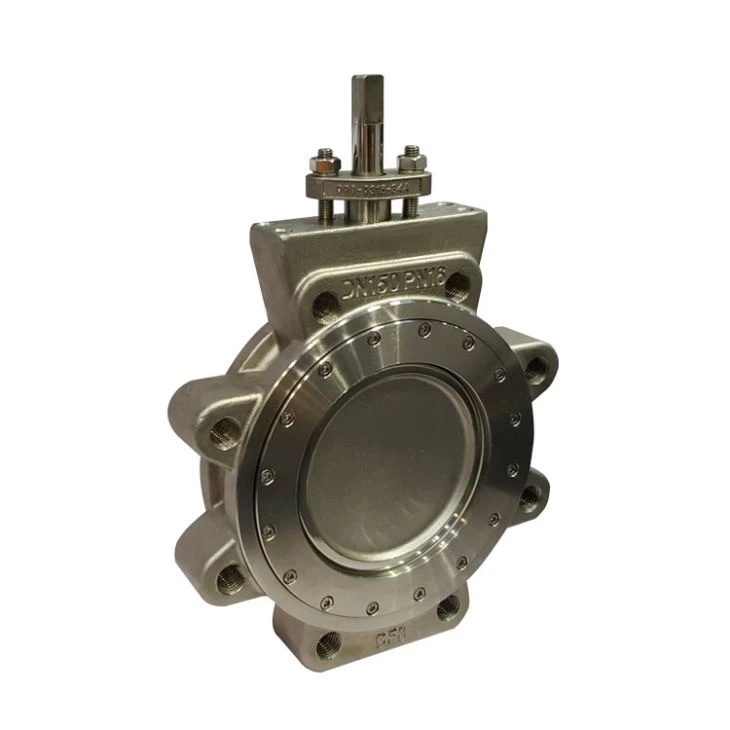

ANSI CLASS 150 | ANSI CLASS 300 | ANSI CLASS 1600 | |
RATING-PSI | 285 | 740 | 1440 |
RATING-BAR | 20 | 50 | 100 |
VELIKOST INČ | 2-60 | 2-48 | 2-24 |
VELIKOST-MM | 50-1500 | 50-1200 | 50-600 |
TESTIRANJE | API 598 | ||
SPECIFIKACIJE OBRAZA | ANSI B16.10 / API609 / MSS-SP-68 / ISO 5752 | ||
SPECIFIKACIJE ENDFLANGE | ASME B16.5 razred150, 300, 600 JIS B2210, 10K, 16K, 20K DIN ISO PN10, PN16, PN25, PN40 | ||
POVEZAVA | Vaflji, vlečeni, Double Flanged | ||
ACTUATOR-MANUAL | Ročica, polžasto gonilo | ||
ACTUATOR-AUTOMATIC | Električni motor, pnevmatsko dvosmerno delovanje, pnevmatska povratna vzmet | ||
Glavni materiali
Klasa ANSI 150 | ANSI Class 300 | Razred ANSI 600 | |
TELO | Ogljikovo jeklo (A216-WCB) 316SS (A351-CF8M) | ||
DISC | 316SS (A351-CF8M) | ||
STEM | 17 / 4PH (A564-630) | ||
SEAT | PTFE, RTFE, 316SS, Inconel, PTFE + 316SS, RTFE + 316SS | ||
OBRAZNI NOSILEC | 316SS + RTFE impregnirana, 316SS + grafitna impregnirana | ||
TESNILO ZA PAKIRANJE | PTFE, grafit | ||
Materiali sedeža in ocena
PTFE | Razred VI, Bubble Tight |
RTFE | Razred VI, Bubble Tight |
316SS | Razred V |
INCONEL | Razred V |
PTFE + 316SS | Razred VI, Bubble Tight Razred V / Prednostni pretok po požaru |
RTFE + 316SS | Razred VI, Bubble Tight Razred V / Prednostni pretok po požaru |
Priljubljena oznake: visoko zmogljivost metulj ventil, Kitajska, proizvajalci, dobavitelji, tovarne, nakup, cena, kotacija

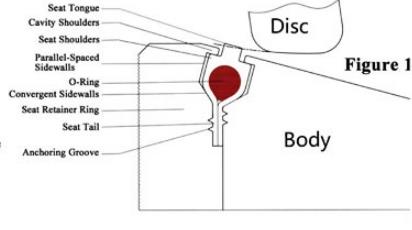

Slika 1 DISC OPEN
Na sliki 1 disk in sedež nista vklopljena. V tem položaju so ramena sedeža

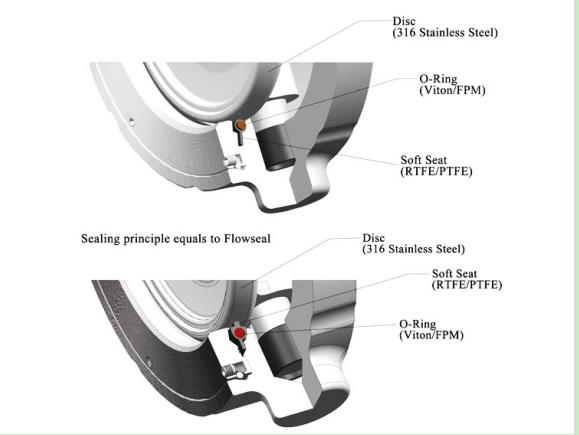

Sedež je vstavljen v notranjost sedežne votline in deluje kot tesnilo v območju sidranja utorov. Sedežna votlina je zaprta pred izpostavljenostjo procesni tekočini in ščiti sedež pred obrabo in obrabo. O-obroč, ki je popolnoma zaprt s sedežem, je tudi izoliran od izpostavljenosti procesni tekočini.
Slika 2 DISK ZAPRTO
Samonapajana tesnila Na sliki 2 sta disk in sedež vključena in procesna tekočina je pod nizkim tlakom. Rob plošče z večjim premerom kot jeziček sedeža usmerja gibanje sedeža radialno navzven, zaradi česar se sedež stisne ob konvergentne stranske stene votline. Elastomerni o-obroč daje mehansko prednapetost med ploščo in sedečim peresom, ker je disk stisnjen in sploščen; to je samonapajani način za tesnjenje pri vakuumu do 60 psig. Ko se sedež premakne radialno navzven, se ramena sedeža odmaknejo od ramen votline in odprejo votlino mediju procesa.
Slika 3 DISC CLOSED
Tesnilo s tlakom (v zgornjem delu sedeža) Ko se tlak v vodu poveča, procesna tekočina vstopi v območje bočnice in naloži obremenitev na stransko steno in konvergentno stransko steno sedeža. Oblika sedeža in votline omogoča sedežu, da se premakne aksialno na stranski steni, vendar omejuje gibanje in usmerja gibanje radialno navznoter proti. Disk: višji kot je tlak v cevovodu, tesnejša je tesnila med ploščo in sedežem. Ker je o-obroč elastičen, se lahko pod obremenitvijo upogne in deformira in se po odstranitvi tovora vrne v prvotno obliko; gre za gumo, ki se deformira, ne za termoplastični material. To dinamično tesnilo, tesnilo enako kot tesnilo Flow in Bray, je popolnoma edinstveno med visoko zmogljivimi dušilnimi ventili.
Slika 4 DISK ZAPRTO
Tesnilo z obremenitvijo pod tlakom (Seat Downstream) dvosmerno (v nekaterih primerih bodo morda potrebne spremembe za delovanje te ureditve za slepo ulico). Stranske stene votline in sedeža so simetrično zasnovane, da omogočajo, da se sedež omeji in neposredno premakne na disk, da se dinamično tesni s tlakom v obratu v obratni smeri. Rob koluta je segment krogle, sedež pa je nagnjen proti robu diska, da se tesni s tlakom cevovoda v obeh smereh. Priporočena smer namestitve je "SUS" (sedež navzgor), kot je prikazano na sliki 3.
