Električni aktuator serije DQ
Pregled
Električni pogoni DQW so primerni za lopute, krogelne ventile, zaporne ventile in druge rotacijske ventile ter podobno opremo. Izdelek ima kompaktno strukturo, velik začetni navor, visoko natančnost krmiljenja, popolne funkcije, zanesljivo delovanje ter priročno namestitev in nastavitev. DQ je nadgrajen (tip DZW plus sekundarni reduktor) / DQJ je električni aktuator s kotnim hodom ročice ležajev in blažilnikov. Sodeluje z ventilom, da tvori električni ventil za pogon in krmiljenje odpiranja in zapiranja ventila. Operater lahko krmili ventil na velike razdalje v kontrolni sobi ali na mestu. Ta izdelek se pogosto uporablja v sektorjih oskrbe z vodo in odvodnjavanja, ogrevanja, elektrarn, kemičnih, živilskih, tekstilnih, papirniških, farmacevtskih, ladjedelniških, jeklarskih, premogovniških in drugih industrijskih sektorjih.
Glede na okolje uporabe: DQW / DQJW je zunanji tip, DQB / DQJB je protieksplozijsko odporen tip, DQZ / DQJZ je integralni tip, DQT / DQJT je integralni tip prilagajanja, DQBZ / DQJBZ je popolnoma eksplozijsko varen tip, DQBT / DQJBT protieksplozijsko varen celoten nastavljiv tip. Razpon navora: 100 N.m - 165000Nm
DQ je nadgrajen (tip DZW plus sekundarni reduktor) / DQJ je električni aktuator s kotnim hodom ročice ležajev in blažilnikov. Sodeluje z ventilom, da tvori električni ventil za pogon in krmiljenje odpiranja in zapiranja ventila. Operater lahko krmili ventil na velike razdalje v kontrolni sobi ali na mestu. Ta izdelek se pogosto uporablja v sektorjih oskrbe z vodo in odvodnjavanja, ogrevanja, elektrarn, kemičnih, živilskih, tekstilnih, papirniških, farmacevtskih, ladjedelniških, jeklarskih, premogovniških in drugih industrijskih sektorjih.
Strukture
Delovno okolje
1. Napajanje: trifazno štirižično, 380V, 50Hz (posebna naročila so lahko 415V, 660V itd., frekvenca je lahko 60Hz)
2. Delovno okolje: (če je protieksplozijsko varno, glejte navodila električnega aktuatorja prve stopnje)
2.1 Temperatura okolja: -20C-60C.
2.2 Relativna vlažnost okolja: manj kot ali enako 90 % (pri 25 C)
2.3 Delovno okolje ne vsebuje jedkih, vnetljivih in eksplozivnih medijev;
2.4 Stopnja zaščite IP55
3. Sistem skrajšanega delovnega časa, čas je 10 minut;
Prilagoditev
Ker je treba ta aktuator sestaviti z ventilom, je treba mehanizem giba, mehanizem vrtilnega momenta in mehanizem indikatorja odpiranja električnega aktuatorja nastaviti pred delovanjem po montaži. Če popolnoma odprt in popolnoma zaprt položaj ventila nadzira mehanizem giba, mehanizma navora ni treba prilagajati. Če je popolnoma zaprt položaj ventila nadzorovan z navornim mehanizmom ali sta popolnoma odprta in popolnoma zaprta položaja nadzorovana z mehanskimi omejitvami, je treba navorni mehanizem ponovno nastaviti.
1. Če sta popolnoma odprta in popolnoma zaprta položaja ventila nadzorovana s gibnim mehanizmom ali navornim mehanizmom, je treba mehansko omejitev popustiti, preden prilagodite gib ali navor.
2. Če sta popolnoma odprta in popolnoma zaprta položaja ventila nadzorovana z mehansko mejo in mehanizem navora pošlje signal, je način prilagajanja naslednji: ročno upravljajte električni aktuator, da postavite ventil v vnaprej določen položaj; Prilagodite ustrezno mehansko mejo tako, da le zadene izhodno gred, in zategnite zaklepno matico in zaporno matico udarnega zatiča; Prilagodite mehanizem navora in postopoma povečujte vrednost izhodnega navora, dokler se ventil ne obrne na svoje mesto.
1. Polžasti (sektorski) zobniški par polžastega menjalnika
2. Odpiralni kazalec
3. Povezovalni vijak
4. Nadzorna škatla
5. Mehanizem za nadzor vožnje
6. Mehanizem za omejevanje navora
7. Polžasti zobniški par električnega aktuatorja DZW
8. Stožčasti zobniški par potovalnega menjalnika
9. Ročna-električna sklopka
10. Ročno kolo
11. Preklopni ročaj
12. A, B zobniški par
13. Motor ventila
14. Pogon električnega ventila DZW
15. Sklopka 16. Mehanska omejitev
17. Povezovalna plošča
18. Menjalnik
Namestitev in prilagoditev
Namestitev
Ta električni aktuator ventila je nastavljen na popolnoma zaprto stanje ventila (tj. položaj "oznaka smeri zapiranja"), preden zapusti tovarno, zato je treba kolut ventila postaviti v popolnoma zaprto stanje pred namestitvijo ventila in ga nato pritrditi z po namestitvi privijte ustrezne vijake. Po namestitvi se lahko uporablja brez nadaljnjih prilagoditev. DQW električni aktuator z delno vrtljivim ventilom, ker se izhodna gred električnega aktuatorja vrti za 90 stopinj, morata biti opazovalno okno krmilne omarice in kazalec odprtine med namestitvijo obrnjena navzgor. Poleg tega upoštevajte dimenzije prostora, prikazane na skici električnega aktuatorja, in pustite dovolj prostora v bližini cevovoda za lažjo namestitev, konstrukcijo, vzdrževanje in popravilo.
Prilagoditev
Koraki nastavitve električnega pogona ventila:
a. Obrnite preklopni ročaj v ročni položaj in ročno upravljajte ventil, da se popolnoma zapre (tj. oznaka za položaj zapiranja).
b. Odprite pokrov krmilne omarice in prilagodite zapiralno nastavljivo gred mehanizma za krmiljenje gibov (števec). Pred nastavitvijo pritisnite srednjo potisno palico in jo obrnite za 90 stopinj, da izklopite menjalnik. Zavrtite nastavitveno gred v smeri zapiranja, ki jo označuje nasprotni znak, da se odmikač premakne v smeri zapiranja, da pritisnete gumb krmilnega stikala. Slišite lahko "klik", nato sprostite potisno palico, da se menjalnik dobro zaskoči. Uporabite isto metodo za prilagoditev giba v smeri odpiranja.
c. Nastavite odmikač mehanizma za krmiljenje navora v smeri zapiranja na zahtevano vrednost navora (glejte diagram krivulje navora v certifikatu, običajno nastavljen blizu nazivne vrednosti). Na enak način se nastavi tudi smer odpiranja.
d. Mehanski mejni mehanizem je bil nastavljen, preden celoten stroj zapusti tovarno, in uporabniku ga med običajno uporabo ni treba nastavljati. Če mora uporabnik prilagoditi mehansko mejo, je treba slediti naslednjim korakom: najprej odvijte tesnilni vijak in blokirni vijak ter ustrezno nastavite omejilni vijak navzven. Drugič, ročno popolnoma zaprite končni kontrolni element. V tem času mora biti kazalec odpiranja menjalnika poravnan s položajem "oznaka za zapiranje" (če kazalec odpiranja ni poravnan s položajem "oznaka smeri zapiranja", je treba odklopiti napajanje, električni pogon je treba odklopiti od ventila, položaj utora med pušo izhodne gredi in polžastim zobnikom menjalnika pa je treba prilagoditi, da se zagotovi, da mora biti kazalec odprtine menjalnika poravnan, ko je končni krmilni element v popolnoma zaprtem stanju. s položajem "oznaka smeri zapiranja") nastavite omejilni vijak, dokler ga ni mogoče priviti, nato obrnite omejilni vijak navzven za 2 obrata, privijte blokirni vijak in na koncu privijte tesnilni vijak. Uporabite isto metodo za nastavitev mehanske meje odpiranja.

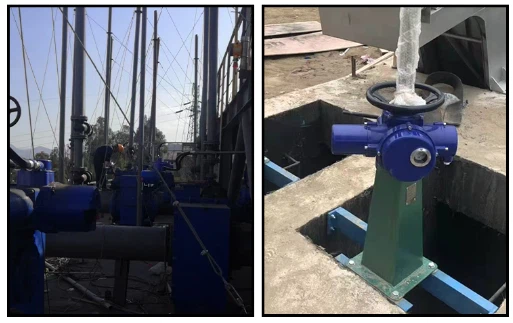

Aplikacije
