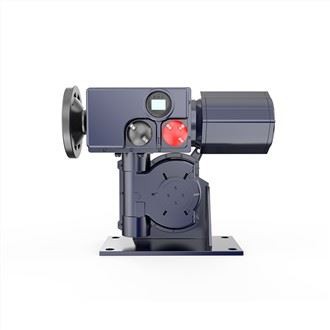

Lastnosti izdelkov SD
Električni aktuator serije SD se uporablja pri strukturnem oblikovanju kompozitnih struktur, posploševanje, standardizacija, seriranje izdelkov v delih, ki so v obravnavo, je bolj obzirno, naredi izdelek s stroji, motorjem, krmilnim vezjem, združenim v vrsto različnih serij in specifikacij , so uporabniki pri uporabi in vzdrževanju močno zmanjšali število vrst potrebnih rezervnih delov. Osnovna osnova reduktorja izdelka je izdelana iz visoko trdne aluminijeve zlitine, zasnova mehanske strukture je jedrnata in kompaktna, zanesljivost je visoka, prostornina je majhna, teža je majhna; več povezav je mogoče namestiti v kateri koli položaj in smer.
Glavni tehnični parametri električnega pogona SD
Vhodni signal: 4-20mA impedanca 250 Ω, 0-10mA impedanca 200 Ω
Mrtvo območje (občutljivost): 0.3-3 odstotkov zvezno nastavljivo
Vhodni kanal: en analogni tokovni vhodni kanal, en niz preklopnega kanala glasnosti.
Izhodni kanal:4-20mA DC impedanca > 50 Ω. Vhodni kanal je izoliran od izhodnega kanala.
Izhodni navor in pot.
Linearni zavoj: 2000N-25000N hod 10,16,25,40,100 mm
Četrt obrata: 100-40000Nm vožnje za 90 stopinj
Več obratov:40-400Nm vožnje 1-50 krog
Osnovna napaka:±1 odstotek;±1,5 odstotka
Razlika donosa: manjša ali enaka ±1 odstotku
Lastnosti dušenja: Brez nihanja (nihanje brez obdobja)
Stopnja zaščite: IP67
Delovno okolje:
1. temperatura: -28-- plus 70
2. vlažnost: manjša ali enaka 95 odstotkom
3.tresenje: frekvenca 10-100Hz moč, 0.5-kratni pospešek gravitacije
4.vpliv:<>
5. zračni tlak: 72.5-106KPa
Nekorozivnih plinskih medijev v okoliškem zraku se ne sme uporabljati na vnetljivih in eksplozivnih mestih. (Izdelke, odporne proti eksplozijam, najdete v vzorcu izdelkov, odpornih proti eksplozijam, mojega podjetja.)
napetost in napajanje
220V--±10 odstotkov 50Hz
Enofazni: 220 V--±10 odstotkov 50 Hz
Trifazni: 380 V--±10 odstotkov 50 Hz
* Posebno napetost, frekvenco je treba prilagoditi vnaprej.
Nadzor vmesnikov Fieldbus
PROFIBUS
PROFIBUS DP je takoj na voljo po vsem svetu. Zagotavlja izjemno razpoložljivost naprave s pomočjo preverjenih varnostnih mehanizmov in učinkovite izmenjave podatkov pri visokih hitrostih, kar zagotavlja hitro komunikacijo.
Serija SD podpira naslednje funkcije PROFIBUS DP:
Osnovne funkcije DP-VO
Funkcionalna raven DP-V1
Funkcije stopnje DP-V2
Funkcije ravni DP-V2 podpirajo časovni žig in pomožno redundanco v skladu s profilom RedCom.
Modbus RTU
Modbus RTU je razmeroma enostaven protokol fieldbus za preprosto komunikacijo med glavno nadzorno postajo in podrejenimi (aktuatorji, senzorji).
SIPOS pogoni podpirajo različico RTU.
Dostop do vseh procesnih podatkov in dodeljevanje vseh parametrov aktuatorja je podprt s pomožno povezavo Modbus RTU v SIPOS SEVEN. Poleg tega je mogoče prebrati informacije o aktuatorju.
Tako kot pri PROFIBUS-u se fizična povezava izvaja prek RS-485 ali kablov iz optičnih vlaken.
HARTA
HART (Highway Addressable Remote Transducer) je odprt protokol za dvosmerno izmenjavo podatkov med nadzornim sistemom in terensko napravo, ki omogoča analogno in digitalno komunikacijo hkrati.
HART vedno zahteva analogni tokovni signal 4-20 mA za izmenjavo podatkov. Visokofrekvenčni digitalni signali HART so prekriti s pomočjo modema FSK (frequency shift keying).
ModbusTCP/IP T
Enaka funkcionalnost kot Modbus RTU.
Fizična povezava se izvede preko zunanjega konektorja M12 v fiziki Ethernet.
Integracija nadzornega sistema
Čeprav je razpoložljivost nadzora temeljna zahteva, mora biti zagotovljena enostavna integracija sistema confrol. Posebni parametri in formati podatkov morajo biti na voljo in popolnoma integrirani v krmilje in opremo za nadzor procesa.
Fieldbus komunikacija s krmiljenjem INTELLI plus
Fieldbus, ki je prisoten v velikem številu inštalacij, se bolj in bolj uporablja za sporočanje informacij in ukazov z več aktuatorji in napravami, ki so zaporedno povezane na en sam par žic.
Tako je mogoče število informacij, ki so na voljo iz vsakega aktuatorja, pomnožiti in zmanjšati skupne stroške ožičenja na mestu.
Aktuatorje FRY je mogoče povezati z večino standardnih vodil, ki so na voljo na trgu:
●PROFIBUS DP
●TEMELJNI FIELDBUS
●MODBUS RTU
●HART
● Drugo fieldbus na demond.
Za večjo varnost redundantno fieldbus zagotavlja neprekinjeno delovanje tudi v primeru motenj na vodilu. Vsi elementi vodila (bus krmilnik, linije, aktuatorski vmesniki) so se namreč podvojili.
Odprti proti lastniškim sistemom:
Dva fizikalna koncepta fieldbus rude, ki ju lahko dobite pri različnih ponudnikih.
Lastniški tako zbrani sistem:
To je tehnologija, ki jo je zasnoval proizvajalec naprave za lastne potrebe. Lastniški sistem vedno vključuje aktuatorje s specifičnim vmesnikom vodila, pa tudi krmilnik vodila, ki se nahaja na glavni strani linije. Na vodilo je mogoče namestiti samo izdelke, ki jih predlaga proizvajalec vodilnega krmilnika.
Specifikacije električnega pogona
Vrsta | Navor | Napetost | Hitrost | Način namestitve | Nadzor metoda | Poseben funkcijo | Opis kode vsakega dela |
OA | Izhodni navor | Delovni navor, digitalna predstavitev, enota: Nm | |||||
AS | K | Enofazni 220V.AC 50Hz | |||||
BS | F | Trifazni 380V.AC 50Hz | |||||
Plus RS | Napajanje | Ocena časa potovanja (90stopnja),digitalni prikaz,enota:S | |||||
B plus RS | Potovalni čas
| H | Namestitev podnožne plošče | ||||
Z | Direktno nameščena namestitev | ||||||
Ckontrolna metoda | G | Standardna integracija, proporcionalna modulacija,4-20mA | |||||
Y | Daljinsko voden, vklop-izklop vhod | ||||||
N | Inteligenten, 4-20mA vhod | ||||||
C | Glavna linija | ||||||
Ckontrolna metoda | P | Z delovanjem stroja | |||||
npr | Eksplozijsko varen | ||||||
----T | Posebne zahteve: visoka, nizka temperatura, delovna napetost, dimenzija, pot itd. |
Opomba:
1. Električni aktuator, ki ga zahteva posebna tehnologija, mora pisati jasno in konkretno po vrstnem redu.
2. Ko je model A plus RA300/K30HGP A plus RS, je delovni navor 1000 Nm, enofazno napajanje, celoten čas potovanja je 30 sekund in namestitev na podnožno ploščo z integracijo, proporcionalno modulirano z lokalnim delovanjem.
Parameter specifikacije četrt obrata
Type | Izločite silo | Navor Nm | Poln Potovalni čas | Prirobnična oprema | Nožna montaža | motor | （stopnja obremenitve 50 odstotkov） | ||||
delo | maksimum | zunanji pogled | neto teža kg | zunanji pogled | sferični tečaj
| stopnja dela Kw | hitrost vrtenja vrtljajev na minuto | nazivni tok | začetni tok | ||
OA10K OA10F | 100 | 150 | 25 | slika | 11 | slika | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Plus RS100K Plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B plus RS160K B plus RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS250K B plus RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS400K B plus RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS600K B plus RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B plus RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B plus RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B plus RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B plus RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Zanesljiv FRY
FRY je specializirano podjetje, ki od leta 2014 proizvaja električne aktuatorje in sorodne izdelke, ki poganjajo industrijske ventile. ZRJ proizvaja linije izdelkov, ki se lahko uporabljajo na različnih področjih, od čiščenja vode, kot sta oskrba z vodo in kanalizacija, do proizvodnje električne energije in petrokemičnih področij, in jih prodaja strankam po vsem svetu.
FRY ima filozofijo 3Q za izpolnjevanje potreb strank.
Hitra dostava
ZRJ spoštuje datume dostave in predlaga najhitrejši možni čas dostave.
Hitra storitev
Zvezna republika Južna Afrika upravlja storitvene organizacije in sisteme za čim hitrejše ukrepanje, če pride do težave, povezane z našim izdelkom.
Hiter odziv
FRY si prizadeva svojim strankam dati občutek zaupanja, tako da se na zahteve strank odzove takoj, ko jih prejme.
Certifikati
