Krožni ventil
Pregled
Odpiralni in zapiralni del zapornega ventila (krožni ventil) je disk v obliki čepa, tesnilna površina je ravna ali morskega stožca, disk pa se premika linearno vzdolž središčnice sedeža ventila. Oblika gibanja stebla ventila (splošno ime: temna palica) ima tudi vrsto dvižne in vrtljive palice, ki se lahko uporablja za nadzor različnih vrst tekočin, kot so zrak, voda, para, različni korozivni mediji, blato, olje, tekoče kovine in radioaktivni mediji. tok. Zato je ta vrsta zapornega ventila zelo primerna za rezanje ali regulacijo in dušenje. Ker je hod odpiranja ali zapiranja stebla ventila te vrste ventila razmeroma kratek in ima zelo zanesljivo funkcijo prekinitve ter ker je sprememba odprtine sedeža ventila sorazmerna s hodom koluta ventila, je zelo primeren za nastavitev pretoka.
Serija nizkotlačnih krožnih ventilov
Model ventila: J41W/HN J941W/HYJ9B41W/H/Y
Material telesa ventila:
C ogljikovo jeklo
P krom nikelj posoda iz jekla
R krom nikelj platina jeklo
I krom-nikelj jeklo
Veljavna temperatura:<425C ≤550C
Nazivni tlak: 1,6, 2,5, 4.0, 6,4, 10Mpa
J41W/H/Y-16,J941W/H/Y-16, J9B41W/H/Y-16
Serija krožnih ventilov za srednji in visoki tlak
Model ventila: J41W/H/Y J941W/HY J9B41W/HY
Material telesa ventila:
C ogljikovo jeklo
P krom nikelj jeklo
R krom nikelj platina jeklena posoda
lKrom-nikelj jeklo
Veljavna temperatura: Manj ali enako 425 stopinj Manjše ali enako 550C
Nazivni tlak: 1,6, 2,5, 4.0, 6,4, 10Mpa
J41W/H/Y-25,J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40,J941W/H/Y-40, J9B41W/H/Y-40
Serija krožnih ventilov za visoke temperature in visoke tlake
Model ventila: J41W/H/Y J941W/HY J9B41W/HY
Material telesa ventila:
C ogljikovo jeklo
P krom nikelj posoda iz jekla
R krom nikelj platina jeklo
lKrom-nikelj jeklo
Veljavna temperatura: Manj ali enako 425C Manjše ali enako 550C
Nazivni tlak: 1,6, 2,5, 4.0, 6,4, 10Mpa
J41W/H/Y-64,J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100,J941W/H/Y-100, J9B41W/H/Y-100

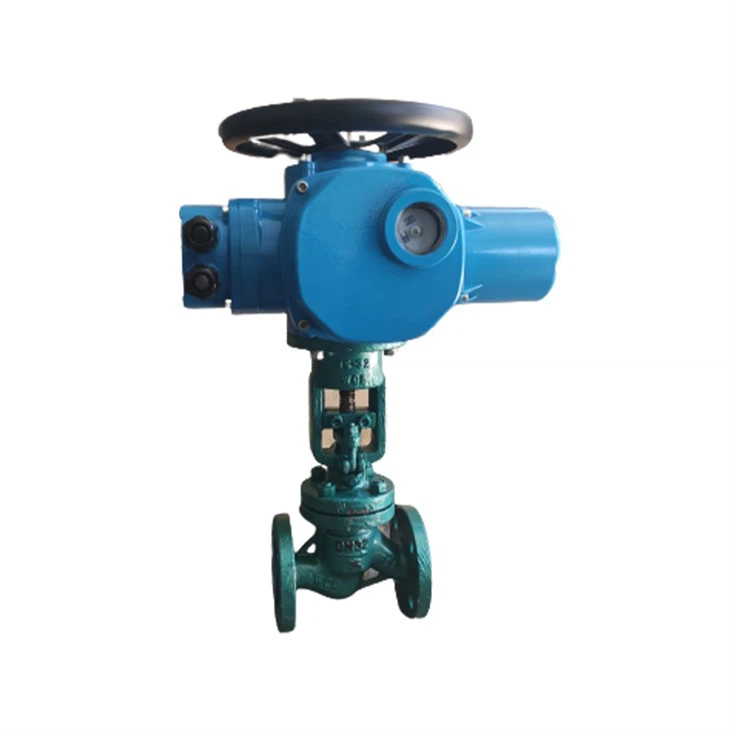

Serija električnih/ročnih krožnih ventilov
Model ventila: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57 J961Y-P57
Material telesa ventila:
C ogljikovo jeklo
V krom vanadijevo jeklo
Veljavna temperatura:<450°C ≤555°C≤570°C
Nazivni tlak: 20, 25, 32, 42Mpa
Delovni tlak: 10, 14, 17, 25Mpa
J61H/Y,J961H/Y
J61-P55,J61-P57,J961-P55, J961-P57
