zaporni ventil z mehkim tesnilom
Pregled
Med različnimi vrstami ventilov se najpogosteje uporabljajo zasuni. Zaporni ventil se nanaša na ventil, katerega zapiralni element (zaporna plošča) se premika vzdolž navpične smeri osi kanala. Uporablja se predvsem za rezanje medija na cevovodu, to pomeni, da se uporablja popolnoma odprt ali popolnoma zaprt. Na splošno zapornih ventilov ni mogoče uporabiti za regulacijo pretoka. Uporablja se lahko za nizko temperaturo in nizek tlak, pa tudi za visoko temperaturo in visok tlak ter se lahko uporablja za različne medije glede na različne materiale ventila. Vendar se vmesni ventili na splošno ne uporabljajo v cevovodih, ki prenašajo medije, kot je blato. Zaporni ventil ima naslednje prednosti:
① Majhna odpornost na tekočino.
②Navor, potreben za odpiranje in zapiranje, je majhen.
③ Lahko se uporablja na cevovodih obročnega omrežja, kjer medij teče v obe smeri, kar pomeni, da smer toka medija ni omejena. ④Ko je popolnoma odprt, delovni medij manj erodira tesnilno površino kot zaporni ventil.
⑤Zgradba karoserije je razmeroma preprosta in proizvodni postopek je dober.
⑥Dolžina strukture je relativno kratka. Ker imajo zaporni ventili številne prednosti, se uporabljajo v številnih aplikacijah. Na splošno se zaporni ventili uporabljajo kot naprave za prekinitev medija v cevovodih s premerom, večjim ali enakim DN50. Tudi na nekaterih cevovodih majhnega premera (kot je DN15~DN40) so še vedno ohranjeni nekateri zaporni ventili. Zaporni ventili imajo tudi nekaj pomanjkljivosti, predvsem:
①Celotna velikost in višina odpiranja sta veliki, velik pa je tudi potreben prostor za namestitev.
② Med postopkom odpiranja in zapiranja prihaja do relativnega trenja med tesnilnimi površinami, kar povzroči večjo obrabo in celo praske pri visokih temperaturah.
③ Na splošno imajo zaporni ventili dva para tesnil, kar povzroča nekaj težav pri obdelavi, brušenju in vzdrževanju.
④Čas odpiranja in zapiranja je dolg. Zaporni ventili imajo različne strukturne tipe. Glavna razlika je v konstrukcijski vrsti uporabljenih tesnilnih elementov. Glede na strukturo tesnilnega elementa so zasuni pogosto razdeljeni na več različnih tipov, najpogostejše oblike pa so vzporedni zasuni in klinasti zasuni; glede na strukturo stebla ventila ga lahko razdelimo tudi na zaporni ventil z dvižnim steblom (dvižno steblo) in vrtljivim steblom (nedvižno steblo).
Sestava izdelka
Dolgo časa splošni zaporni ventili, ki se uporabljajo na trgu, pogosto puščajo in so nagnjeni k rjavenju. Naše podjetje uvaja tujo tehnologijo za proizvodnjo zapornih ventilov z mehkim tesnjenjem. Odpravlja pomanjkljivosti običajnih zapornih ventilov, kot so slabo tesnjenje, elastična utrujenost in enostavno rjavenje. Zaporni ventil z mehkim tesnilom je nadomestni izdelek tradicionalnega zapornega ventila. Uporablja elastično zaporno ploščo za kompenzacijo rahle deformacije in tako doseže dober učinek tesnjenja. Ventil ima pomembne prednosti, kot so preklapljanje svetlobe, zanesljivo tesnjenje, dober elastični spomin in dolga življenjska doba. Lahko se široko uporablja. Uporablja se kot regulacijska in prestrezna naprava za izlivanje v cevovodih za tekočino, kot so vodovodna voda, kanalizacija, gradbeništvo, hrana, elektrika, medicina, metalurgija, tekstil in energetski sistemi.
Zaporni ventil z elastičnim sedežem
Zaslon s posebnim elastičnim tesnilom za požarno zaščito
Zaporni ventil z elastičnim sedežem s teleskopsko palico
Oblika konektorja
Priključne končne oblike: dvignjena čelna prirobnica, polna ravna prirobnica, obročasta povezovalna prirobnica, končna povezava s sočelnim varjenjem, navojna povezava, povezava z vtičnico in kombinirana povezava itd., prav tako pa se lahko prilagodi glede na zahteve kupcev. Zvarjeni konci so izdelani v skladu z ASME B16.25 in zahtevajo, da uporabnik navede debelino stene cevi.
Vrsta tesnila srednje prirobnice za pokrov ventila z vijaki
Vrsta vrat
Samotesnilni pokrov ventila
Standardna struktura pakiranja
Ventil je zasnovan, izdelan in preizkušen za standardno nizko puščanje 50 PPMVOC. Ta člen velja za vse zasune iz litega jekla in kovanega jekla, razen za posebne zahteve uporabnika. S povečanjem tolerance premera stebla ventila in strogim nadzorom ravnosti stebla ventila in gladkosti površine tesnila zagotavljamo dolgoročno nizko puščanje stebla ventila.
Dinamična struktura pakiranja obremenitve
Oblika tesnila stebla ventila s stiskanjem metuljaste vzmeti. Ta oblika se uporablja predvsem na mestih, kjer ventil pogosto zahteva preklop ali pri večjih spremembah temperature in tlaka, da se zmanjšajo pogoste prilagoditve tesnilne uvodnice za kompenzacijo porabe embalaže. Tesnilo za dinamično obremenitev Zasnova zagotavlja neprekinjeno stiskanje tesnila, da se zagotovi dobro tesnjenje v dolgotrajnih in spreminjajočih se delovnih okoljih. V skladu z zahtevami kupca se lahko zagotovijo različne vrste polnil in materiali.
Distančni obroč
Kombinacija tesnila na zgornjem in spodnjem delu distančnega obroča lahko učinkovito stisne tesnilo. Ko tekočina/plin ne moreta iztekati, se ta struktura uporablja za vbrizgavanje masti za mazanje tesnila ali za obnovitev puščanja v območju stebla ventila.
Vodno tesnilo
Polnilna komora je zasnovana kot vodotesna struktura, voda s tlakom 0.6-1.6 MPa pa se vnese v vmesnik. Trenje je majhno in tesnjenje dobro. Lahko izolira sistem od atmosfere in zagotovi dobro zračno tesnost.

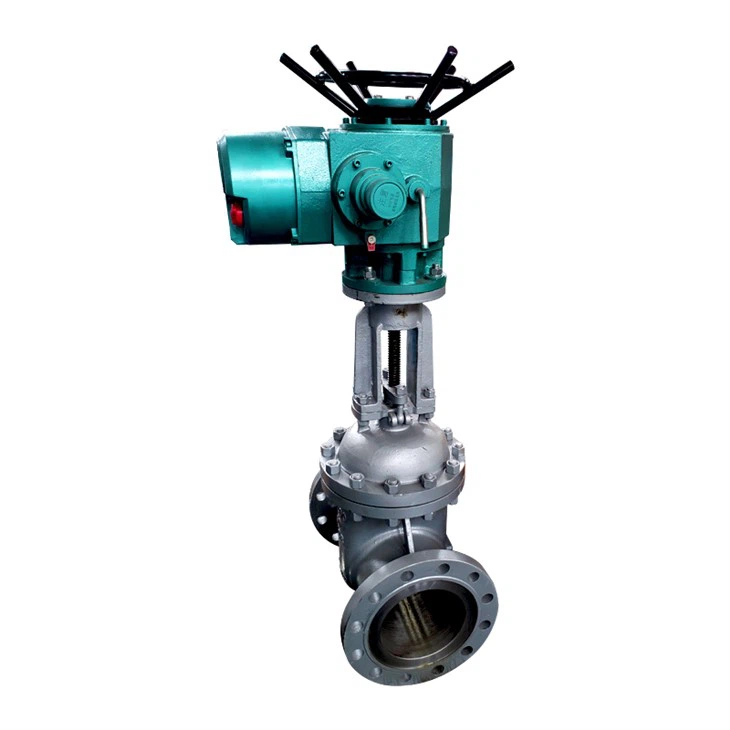

Priljubljena oznake: kovinski tesnilni zaporni ventil večobratni električni pogon, Kitajska, proizvajalci, dobavitelji, tovarna, nakup, cena, ponudba
