Krmilni ventil EZ z drsnim steblom
Ventili EZ (slika 2) se uporabljajo za dušenje ali regulacijo vklopa in izklopa najrazličnejših tekočin in plinov. Zasnova ohišja z enim priključkom v obliki krogle ponuja hitro menjavo obrobe in naknadno voden, neuravnotežen čep ventila. Ventil EZ se uporablja v aplikacijah za kemično obdelavo ali obdelavo ogljikovodikov ali povsod, kjer je potreben nadzor nemazalnih, viskoznih ali drugih tekočin, s katerimi je težko rokovati. Sedež kovina na kovino je standard za vse splošne aplikacije v širokem razponu padcev tlaka in temperatur. Sedež iz kovine v PTFE je neobvezen za stroge zahteve glede zapiranja.
Družina Valve
Lastnosti
Obloga, zasnovana za stabilnost-- Vodenje stebra zagotavlja stabilnost čepa ventila z manjšo možnostjo zagozditve čepa ventila zaradi nemazalnih ali lepljivih procesnih tekočin ali kopičenja vnesenih trdnih snovi. Vodenje stebra stabilizira čep ventila na vseh točkah v njegovem območju premikanja, da zmanjša vibracije, mehanski hrup in obrabo trima.
Skladnost z Zakonom o čistem zraku-- Na voljo so tesnilni sistemi ENVIRO-SEAL (slika 4), ki zagotavljajo izboljšano tesnilo vretena za preprečevanje izgube procesne tekočine. Ti tesnilni sistemi imajo PTFE, grafitno ULF ali dupleksno tesnilo z obremenitvijo v živo za zmanjšano vzdrževanje tesnila.
Sour Service Capability-- Če ni drugače navedeno, se sklicuje na NACE MR0175-2002. Izbirni materiali so na voljo za izpolnjevanje standardov NACE MR0103 in NACE MR0175 / ISO 15156. Zahteve glede materialov v okviru teh standardov se razlikujejo glede na izdajo in leto izdaje; določen standard je treba navesti.
Skladnost z evropskimi standardi-- Ventili so na voljo z merami, določenimi s standardi EN/DIN. Glej sliko 7.
Zanesljivost-- Procesna tekočina teče skozi obrobo, splakuje trdne usedline nad in pod vodilno pušo, s čimer se zmanjša možnost zagozditve čepa ventila.
Enostavno vzdrževanje-- Hitro zamenljiva obloga z vpetim sedežnim obročem skrajša čas razstavljanja. Telo ventila lahko ostane v cevovodu med odstranjevanjem obrobnih delov za pregled ali vzdrževanje.
Prilagodljivost uporabe-- Zahteve glede nizkega pretoka je mogoče zadovoljiti s standardno obrobo z omejeno zmogljivostjo ali čepki ventilov Micro-Form, Micro-Flute ali Micro-Flow. Če se zahteve glede pretoka spremenijo, je mogoče ventil spremeniti v trim polne velikosti.
Varčnost-- Poenostavljeni pretočni prehodi zagotavljajo večjo zmogljivost kot večina krogelnih ventilov iste velikosti linije.
Trim Cartridge
Poleg tradicionalnih izbir trima, opisanih v tem biltenu izdelkov, so nekatere konfiguracije regulacijskih ventilov Fisher EZ na voljo tudi s kartušo trima. Trim Cartridge združuje vse komponente trima ventilov in pokrov motorja v eni serijski kartuši. Trim Cartridge poenostavi popravilo ventilov s poenostavitvijo nabave, popisa in izvedbe popravila ventilov in je na voljo kot možnost trima v novih sklopih ventilov ali kot rešitev za popravilo. V novih sklopih ventilov Trim Cartridge poenostavlja nabavo delov za popravilo, inventar in proračun. Trim Cartridge zagotavlja popolno popravilo oblog in pokrova motorja v eni številki dela, s čimer se zmanjša število številk delov za naročilo in ena škatla za inventar. Prav tako poveča natančnost proračuna vzdrževanja, saj Trim Cartridge zagotavlja doslednejše stroške popravila trima zaradi poenostavljene namestitve in popolne zasnove popravila trima. Kot del za popravilo Trim Cartridge skrajša postopek popravila več kot 20 delov na eno vnaprej sestavljeno kartušo za popravilo, tesnilo obroča sedeža in tesnilo od telesa do pokrova motorja. Vsak trim vložek je opremljen s preskusom puščanja sedeža na zapiranje CL V in ima vnaprej nastavljeno tesnilo ENVIRO-SEAL. Njegova tovarniško sestavljena in preizkušena zasnova močno zmanjša kompleksnost in omogoča poenostavljeno namestitev ter krajši čas popravila. Trim Cartridge se lahko uporablja kot popolna rešitev za popravilo obloge in pokrova motorja za regulacijske ventile z obstoječim tradicionalnim trimom ali trim kartušo. Trim Cartridge vsebuje ENVIRO-SEAL PTFE tesnilo kot standardno ponudbo pakiranja. Drugi razpoložljivi možnosti pakiranja sta ENVIRO-SEAL Graphite ULF in ENVIRO-SEAL duplex. Na voljo so tudi visokotemperaturni obroči PEEK proti iztiskanju. Trim Cartridge je popolnoma združljiv s prejšnjimi različicami in ima enake značilnosti pretoka kot primerljivi tradicionalni trim.

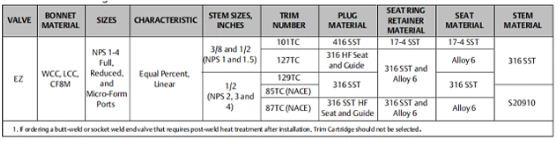

Tabela s prirezovalnimi kartušami (1)
EZ Sekcijski z dodatnim odtočnim čepom
Funkcije ENVIRO-SEAL, HIGH-SEAL
Odlične zmožnosti tesnjenja-- Tesnilni sistem zagotavlja odlično tesnjenje, vodenje in prenos obremenitvene sile. Odlično tesnjenje sistema ENVIRO-SEAL lahko nadzoruje emisije pod EPA (Agencija za varstvo okolja) najmanj 100 ppm (delcev na milijon).
Izboljšana življenjska doba-- Zasnova sistemov ENVIRO-SEAL in HIGH-SEAL, zelo gladka površina stebla in dinamična obremenitev skupaj zagotavljajo dolgo življenjsko dobo z zelo nizkimi stroški vzdrževanja. Zunanja obremenitev v živo zagotavlja konstantno obremenitev skozi celotno življenjsko dobo embalažnega materiala, kar močno zmanjša vašo potrebo po prilagajanju embalažne škatle in vzdrževanju.
Enostavna namestitev v obstoječe ventile-- Vsi deli, potrebni za namestitev sistemov v obstoječe ventile, so na voljo v priročnem kompletu.
Prilagodljiv številnim aplikacijam-- Sistemi ENVIRO-SEAL so na voljo s PTFE ali grafitnim ULF tesnilom za stebla ventilov s premerom od 9,5 do 31,8 mm (3/8 do 1-1/4 palca). Sistemi HIGH-SEAL z grafitnim tesnilom ULF so na voljo za stebla ventilov s premerom od 9,5 do 50,8 mm (3/8 do 2-palca). Standardne tesnilne sisteme ENVIRO-SEAL je mogoče uporabiti v vakuumskem servisu s tesnilnimi obroči v standardni orientaciji. Tesnilnih obročev ENVIRO-SEAL PTFE ni treba obrniti.
Ventil EZ s pokrovom ENVIRO-SEAL z mehom
