Kovinska tesnilna loputa
Strukturne lastnosti in uporaba
Izdelki serije metuljnih loput s kovinskim tesnilom so dolgotrajni, energetsko varčni metuljni ventili. Izdelki so v skladu z nacionalnimi standardi JB/T8527-97 (metuljasti ventil s kovinskim tesnilom), standardi GB/T13927-92 (univerzalni tlačni preskus ventilov) in drugimi sorodnimi standardi za ventile. Ta izdelek je sestavljen iz telesa ventila, metuljaste plošče, tesnilnega obroča, prenosnega mehanizma in drugih glavnih komponent. Njegova struktura je zasnovana po tridimenzionalnem ekscentričnem principu, nova tehnologija obdelave, ki je združljiva z elastičnim tesnjenjem ter trdim in mehkim večslojnim tesnjenjem, omogoča dušilnemu ventilu, da med delovanjem zmanjša svojo silo navora, s čimer doseže funkcije varčevanja z delom in energijo. . To zagotavlja splošno zanesljivost lopute v smislu odpornosti proti koroziji, odpornosti na visoke temperature in odpornosti proti obrabi. Ta loputa je primerna za uporabo v hrani, medicini, petrokemični industriji, elektrarnah, jeklarnah, industrijski obdelavi vode za varstvo okolja in visokih stavbah, kot najboljša naprava za uravnavanje pretoka in prekinitev tekočin v cevovodih za oskrbo z vodo in odvodnjavanje.
Glavne značilnosti delovanja
1. Edinstvena struktura, majhna in lahka, prilagodljivo delovanje, varčevanje z delom in priročno;
2. Tesnjenje je zanesljivo in lahko doseže zračno tesnjenje brez puščanja;
3. Značilnosti pretoka so ponavadi linearne z najboljšo prilagoditveno zmogljivostjo;
4. Z uporabo načela treh ekscentričnosti ima tesnilna površina skoraj ničelno obrabo in podaljša življenjsko dobo ventila;
5. Širok spekter uporabe. Na primer: lahko se uporablja za vodo, paro, olje, zrak, plin in druge medije.
6. Primeren je za cevovode z različnimi temperaturami in tlaki pod 6,4 MPa ter je odporen proti koroziji in drugim medijem.
specifikacije delovanja
Načelo strukture
Metuljasta loputa (znana tudi kot preklopna loputa) je regulacijski ventil s krožnim ventilom ali diskom kot zapiralnim delom. V glavnem je sestavljen iz telesa ventila, stebla ventila, metuljaste plošče in tesnilnega obroča. Telo ventila je cilindrično, s kratko osno dolžino in vgrajeno metuljasto ploščo. Metuljna plošča lopute je nameščena v smeri premera cevi. V cilindričnem kanalu telesa metuljaste lopute se plošča metulja v obliki diska vrti okoli osi, kot vrtenja pa je med 0 stopinjami in 90 stopinjami. Ko se zavrti za 90 stopinj, je ventil popolnoma odprt.
Metuljasta loputa ima preprosto strukturo, majhnost in majhno težo ter je sestavljena iz le nekaj delov. Poleg tega ga je treba le obrniti za 90 stopinj, da se hitro odpre in zapre, kar je preprosto za uporabo. Hkrati ima ventil dobre lastnosti nadzora tekočine. Ko je loputa v popolnoma odprtem položaju, je debelina lopute edini upor, ko medij teče skozi telo ventila. Zato je padec tlaka, ki ga ustvari ventil, zelo majhen, zato ima dobre lastnosti nadzora pretoka. Metuljasti ventili imajo dve vrsti tesnil: elastično tesnilo in kovinsko tesnilo. Pri elastičnih tesnilnih ventilih je lahko tesnilni obroč vgrajen v telo ventila ali pritrjen na obrobje metuljaste plošče.
Metuljaste lopute s kovinskimi tesnili imajo praviloma daljšo življenjsko dobo kot elastično tesnjene lopute, vendar je težko doseči popolno tesnjenje. Metuljčki s kovinskim tesnilom se lahko prilagodijo višjim delovnim temperaturam, medtem ko imajo metuljčki z elastičnim tesnilom to pomanjkljivost, da so omejeni s temperaturo.
Če je za regulacijo pretoka potrebna loputa, je najpomembnejše izbrati pravo velikost in vrsto ventila. Strukturno načelo lopute je še posebej primerno za izdelavo ventilov velikega premera. Metuljasti ventili se pogosto ne uporabljajo samo v splošni industriji, kot so nafta, plin, kemična industrija in obdelava vode, ampak se uporabljajo tudi v sistemu hladilne vode termoelektrarn.
Običajno uporabljene lopute vključujejo lopute z rezinami in lopute s prirobnico. Metuljasti ventili tipa Wafer uporabljajo zatiče za povezavo ventila med dvema cevnima prirobnicama. Metuljasti ventili s prirobnico imajo prirobnice na ventilu, sorniki pa se uporabljajo za povezavo prirobnic na obeh koncih ventila s prirobnicami cevi.
načelo uporabe in navodila za namestitev
Razmerje med odprtino lopute in pretokom se v bistvu spreminja linearno. Če se uporablja za nadzor pretoka, so njegove značilnosti pretoka tesno povezane tudi s pretočnim uporom cevovoda. Na primer, če sta dva cevovoda opremljena z enakim premerom in obliko ventila, vendar je koeficient izgube v cevovodu različen, bo stopnja pretoka ventila zelo različna.
Če je ventil v stanju velike amplitude dušenja, se lahko pojavi kavitacija na hrbtni strani plošče ventila, kar lahko poškoduje ventil. Na splošno se uporablja zunaj 15 stopinj. Ko je metuljasta loputa v srednji odprtini, je oblika odprtine, ki jo tvorita telo ventila in sprednji konec metuljaste plošče, centrirana na os ventila, obe strani pa tvorita različna stanja. Sprednji del metuljaste plošče se na eni strani premika v smeri toka vode, sprednji del metuljaste plošče na drugi strani pa v smeri toka vode. Zato ena stran ohišja ventila in ventilska plošča tvorita odprtino v obliki šobe, druga stran pa je podobna odprtini v obliki dušilke. Hitrost pretoka na strani šobe je veliko hitrejša od tiste na dušilni strani in pod ventilom na dušilni strani se bo ustvaril podtlak, pogosto se lahko odlepijo gumijasta tesnila.
Delovni moment lopute ima različne vrednosti zaradi različnih odprtin in smeri odpiranja in zapiranja ventila. Pri vodoravnih loputah, zlasti pri ventilih velikega premera, ni mogoče prezreti navora, ki nastane zaradi globine vode in razlike v višini med zgornjo in spodnjo gredjo ventila. Poleg tega, ko je koleno nameščeno na vstopni strani ventila, bo prišlo do pristranskega toka in navor se bo povečal. Ko je ventil na vmesni odprtini, se mora pogonski mehanizem samozakleniti zaradi učinka hidrodinamičnega navora.

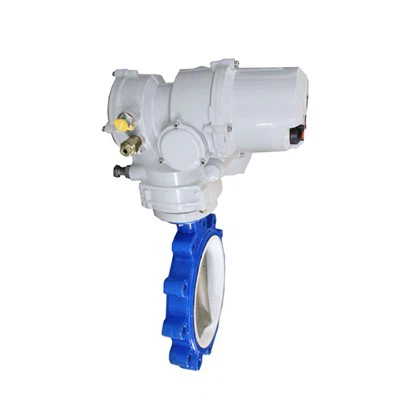

Lastnosti izdelka
Majhna velikost in majhna teža: prostornina in teža sta 1/3 ventilskih izdelkov;
Lepo in velikodušno: ohišje iz tlačno ulite zlitine. Videz je fin in gladek ter zmanjšuje elektromagnetne motnje;
Popolne funkcije: tip stikala (tj. tip pasivnega kontakta), tip proporcionalnega krmiljenja in tip inteligentnega prilagajanja;
Enostaven za uporabo: pregled ni potreben. Brez olja, odporen proti rji in vodoodporen, lahko ga namestite pod katerim koli kotom;
Več zaščit: električna meja, mehanska meja, zaščita pred pregrevanjem, zaščita pred preobremenitvijo, zaščita pred nizko temperaturo;
Različne kršitve: 5 sekund, 8 sekund. 15 sekund, 30 sekund. 50 sekund, 100 sekund itd.;
CNC nastavitev: visoko integrirani inteligentni moduli, digitalne nastavitve, digitalna nastavitev, zelo natančna samodiagnoza, ni potrebe po pozicionerjih, avtomatsko krmiljenje, en stroj z več funkcijami;
Varnostno jamstvo: opravljen preskus vzdržljive napetosti AC1500V, visoko izoliran motor razreda H za zagotavljanje varnosti telesa in proizvodnje;
Ujemanje je preprosto z uporabo enofaznih, trifaznih in enosmernih napajalnikov. Zunanje ožičenje je preprosto.
