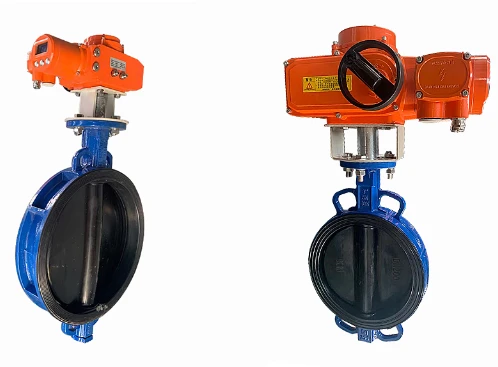

Električni aktuator ventila
Lastnosti izdelka
Ohišje - Ohišje je izdelano iz trde aluminijeve zlitine, anodizirano in prašno prevlečeno s poliestrom, z močno odpornostjo proti koroziji. Stopnja zaščite je IP67, NEMA4 in 6, na voljo pa je tip IP68.
Motor - popolnoma zaprt motor s kletko, majhna velikost, velik navor, majhna vztrajnostna sila, izolacijski razred F, vgrajeno stikalo za zaščito pred pregrevanjem, ki preprečuje poškodbe motorja zaradi pregrevanja.
Struktura ročaja - zasnova ročaja zagotavlja varnost, zanesljivost, prihranek dela in majhnost. Ko je napajanje izklopljeno, povlecite ročaj za ročno upravljanje. Ko ga ne uporabljate ročno, vstavite ključ v sponko ključa za lažjo uporabo.
Indikator--Indikator je nameščen na sredinski osi in omogoča opazovanje položaja ventila. Objektiv ima obliko konveksnega zrcala, ki ne nabira vode in omogoča bolj priročno opazovanje.
Sušilnik - uporablja se za nadzor temperature, preprečuje kondenzacijo vlage v aktuatorju zaradi sprememb temperature in vremena ter ohranja suhe notranje električne komponente.
Tesnjenje - dobro tesnjenje, standardna stopnja zaščite izdelka je IP67, stopnja zaščite IP68 pa ni obvezna.
Ujemanje z metuljnim ventilom
Debelina lopute z električnimi rezinami je tanjša od debeline lopute s prirobnico. Na obeh koncih telesa ventila ni prirobnic, le nekaj lukenj za vodilne vijake. Ventil je povezan s prirobnico na koncu cevi s kompletom vijakov/matic, kar je splošno uporabno. Primerno za mesta z ozkim prostorom ali omejenimi cevovodi. Prednost je v tem, da ga je lažje razstaviti, strošek ventila je nižji in zavzame manj prostora. Pomanjkljivost pa je, da je treba v primeru težave z eno tesnilno površino obe tesnilni površini razstaviti!
Na obeh koncih ohišja metuljastega ventila z električno prirobnico sta prirobnici, ki sta povezani s prirobnico cevovoda. Učinkovitost tesnjenja je bolj zanesljiva kot pri loputi za rezine. Običajno se uporablja na mestih z večjim premerom ali višjim tlakom, vendar je cena višja kot pri loputah za rezine.
Koraki namestitve lopute za rezine
Metuljasta loputa je ena najpogostejših vrst ventilov v industrijskih cevovodih. Sama metuljna loputa ima razmeroma majhno strukturo. Dušilno loputo morate le namestiti med prirobnici na obeh koncih cevi in uporabiti zatične vijake, da preidete skozi prirobnico cevi in nasprotni konec cevi. Metuljni ventil objemke je zaklenjen za nadzor tekočega medija v cevovodu. Metuljasta loputa je še posebej primerna za mesta z ozkim prostorom ali kratko razdaljo med cevovodi. Ko je loputa v popolnoma odprtem položaju, je debelina lopute edini upor, ko medij teče skozi telo ventila, zato je padec tlaka, ki ga ustvari ventil, zelo majhen. Majhna, zato ima boljše lastnosti nadzora pretoka.
1. Kot je prikazano, postavite ventil med dve vnaprej nameščeni prirobnici in se prepričajte, da so luknje za vijake natančno poravnane.
2. Previdno vstavite štiri pare vijakov in matic v luknje prirobnice in rahlo privijte matice, da popravite ravnost površine prirobnice.
3. Prirobnico pritrdite na cev z električnim varjenjem
4. Odstranite ventil
5. Popolnoma privarite prirobnico na cev
6. Počakajte, da se varilni spoj ohladi, preden namestite ventil. Prepričajte se, da ima ventil dovolj prostora za premikanje v prirobnici, da preprečite poškodbe ventila
7. Popravite položaj ventila in privijte štiri pare vijakov (pazite, da jih ne zategnete preveč)
8. Odprite ventil, zagotovite, da se ventilska plošča lahko prosto odpre in zapre, nato pa rahlo odprite ventilsko ploščo.
9. Zategnite vse matice na križni način
10. Ponovno se prepričajte, da se ventil lahko prosto odpira in zapira. Opomba: Prepričajte se, da se plošča ventila ne dotika cevi.
Pred namestitvijo metuljne lopute za rezine je treba najprej ravno položiti. Ne pozabite, da ga ne udarite po svoji volji. Po vlečenju na dolžino vgradnje med montažo ni dovoljeno načrtovati cevovoda na mestu brez posebnega dovoljenja. Metuljasto loputo rezin poljubno razstavite, to moramo vedeti pred montažo. Obenem mora vsak vedeti tudi, da je loputo za rezine mogoče namestiti v katerikoli položaj, vendar je treba po namestitvi lopute za rezine položiti loputo vzdolž linije in narediti nosilec za metulj za rezine. ventil. Ko je nosilec izdelan, ga uporabljamo. V tem času je nosilec strogo prepovedano odstranjevati.
Terenska uporaba
Električni metulj kot pogonsko silo uporablja električno energijo. Električna naprava poganja steblo ventila, kar povzroči, da se plošča metulja zavrti za 90 stopinj, da odpre in zapre ventil. Prav tako lahko prejme 4~20mA ali druge signale iz nadzornega sistema industrijske avtomatizacije za natančen nadzor odpiranja ventila. , s čimer se doseže regulacija in nadzor različnih procesnih parametrov, kot so pretok, temperatura in tlak.
