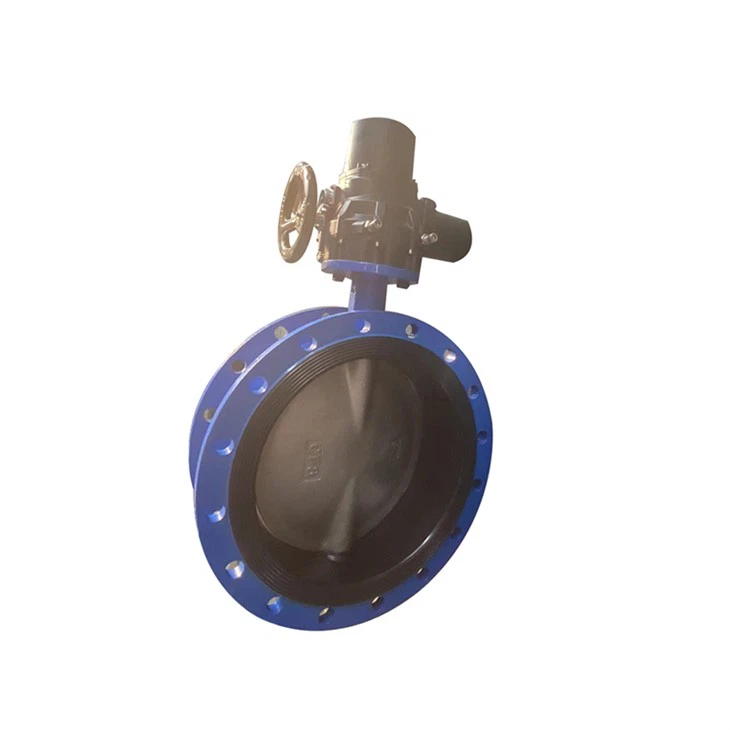

Metuljasti ventil z mehkim tesnilom z električno prirobnico
Metuljasta loputa (znana tudi kot preklopna loputa) je regulacijski ventil s krožnim ventilom ali diskom kot zapiralnim delom. V glavnem je sestavljen iz telesa ventila, stebla ventila, metuljaste plošče in tesnilnega obroča. Telo ventila je cilindrično, s kratko osno dolžino in vgrajeno metuljasto ploščo. Metuljna plošča lopute je nameščena v smeri premera cevi. V cilindričnem kanalu telesa metuljaste lopute se plošča metulja v obliki diska vrti okoli osi, kot vrtenja pa je med 0 stopinjami in 90 stopinjami. Ko se zavrti za 90 stopinj, je ventil popolnoma odprt.
Glavne značilnosti
1. Zasnova je nova in razumna, struktura je edinstvena, teža je majhna in se lahko hitro odpre in zapre.
2. Delovni navor je majhen, delovanje je priročno, prihrani delo in je spretno.
3. Lahko se namesti na kateri koli lokaciji in je enostaven za vzdrževanje.
4. Tesnila je mogoče zamenjati, učinkovitost tesnjenja pa je zanesljiva in omogoča dvosmerno tesnjenje in nič puščanja.
5. Tesnilni material je odporen proti staranju, koroziji in ima dolgo življenjsko dobo.
Standardi oblikovanja in izdelave
Standardi oblikovanja: GB/T12238-1989
Mere prirobničnega priključka: GB/T9113.1-2000; GB/T9115.1-2000; JB78
Dolžina strukture: GB/12221-1989
Tlačni preizkus: GB/T13927-1992; JB/T9092-1999
Metuljasti ventili z mehkim tesnilom prirobnice so primerni za zračne cevovode, kjer je medij voda, olje itd., Kot so metalurgija, kemična industrija, elektroenergetika, komunalni inženiring in vodne elektrarne, in igrajo vlogo izklopa tekočin in regulacije pretoka medija .
Lastnosti:
1. Ta loputa ima novo zasnovo in strukturo, majhno skupno velikost in majhno težo.
2. Metuljasta plošča ima dvojno ekscentričnost, hitro odpiranje in zapiranje, delovanje pa je lahko in prihrani delo.
3. Metuljasta plošča ima dvojno ekscentričnost, tako da ni drsnega trenja med metuljasto ploščo in tesnilnim obročem.
Tesnilna površina je odporna proti obrabi in ima dolgo življenjsko dobo. Tesnjenje je zanesljivo in enostavno nastavljivo.
Tipi prirobnic dušilnega ventila
Prirobnica lopute se imenuje prirobna plošča ali prirobni deli. Je izdelek, ki povezuje ventile in cevi v cevovodih. Posebne prirobnice lopute so enake navadnim prirobnicam, vendar so notranje luknje drugačne. Posebna prirobnica za loputo ima majhno notranjo luknjo in dodatno režo za vstavljanje cevi.
Prirobnice lopute so lahko posamezne ali kombinirane, kot so prirobnice na obeh koncih ventila za lažjo namestitev vijakov. Povezava od prirobnice do prirobnice med enim koncem cevi in drugim koncem ali priključni spoj se nanaša na zložljivo povezavo, v kateri so prirobnice, tesnila in vijaki povezani med seboj kot niz kombiniranih tesnilnih struktur. Cevne prirobnice se nanašajo na cevovodne naprave. Prirobnica, ki se uporablja za osrednje cevovode, se nanaša na prirobnico ventila. Prirobnica ima luknje. Vijaki tesno povezujejo obe prirobnici, prirobnici pa sta zatesnjeni s tesnili.
[Material prirobnice lopute]
št. 20A,105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L
[Oblika tesnilne površine]
Ravna površina (FF), dvignjena površina (RF), konveksna površina (M), konkavna površina (F), konkavna in konveksna površina (MF), površina čepov (T), površina utorov (G), površina peres in utorov (TG) ), obročna priključna površina ( RJ).
[V skladu s standardi petrokemične industrije]
Prirobnica z navojem (PT), prirobnica za sočelno varjenje (WN), prirobnica za ravno varjenje (SO), prirobnica za varjenje (SW), ohlapna prirobnica (LJ), pokrov prirobnice (ni navedeno).
[V skladu s standardi strojne industrije]
Vgrajena prirobnica, prirobnica za sočelno varjenje, prirobnica za ploščato varjenje, plošča za obroč za sočelno varjenje, ohlapna prirobnica, plošča za ploščato varjenje, ohlapna prirobnica, ohlapna prirobnica s prirobno obročasto ploščo, pokrov prirobnice.
Osnovno znanje
Metuljasta loputa s prirobnico predstavlja samotesnilni koncept zasnove, pri katerem je povezava med ventilsko ploščo in gredjo ventila zasnovana na patentirani izvlečni zatiči. Glavne lastnosti tega ventila so zanesljivo tesnjenje, dvosmerno tesnjenje in tesna povezava brez popuščanja, zaradi česar je ventil dolgotrajen. Njegove značilnosti so naslednje:
Dvosmerno tesnjenje Običajno zaradi strukturnih razlogov tradicionalni dušilni ventili ne morejo dobro tesniti pod delovnim tlakom v nasprotni smeri (ki ne ustreza smeri tesnjenja). Trenutno v ustreznih nacionalnih standardih ni obveznih določb za dvosmerno tesnjenje. To je zato, ker:
1. Sprejmite samotesnilni koncept zasnove. Tesnilni obroč diska ventila je neposredno vdelan v kolut ventila z gumo v cikcakasti obliki, brez potrebe po tlačnih obročih ali vijakih. S tem se izognete neenakomerni obremenitvi tesnilnega obroča, ki jo povzroča tradicionalno tesnilo tlačne plošče vijaka, kar povzroči odpadanje vijakov in prezgodnjo poškodbo tesnilnega obroča. Težava. Pod delovanjem delovnega tlaka v nasprotni smeri tesnilni obroč ustvari samotesnilno silo, ki poveča tesnilni specifični tlak in tesno pritisne na sedež ventila. Večji kot je delovni tlak v nasprotni smeri, večja je samotesnilna sila, zaradi česar sta tesnilni obroč in sedež ventila Kombinacija je tesna in doseže učinek dvosmernega tesnjenja.
2. Plošča ventila ima dobro togost in se ne deformira zlahka. Ventilski disk lopute DN300 ali več ima dvojno ploščato strukturo nosilnega toka, ki ima majhen pretočni upor in dobro togost. Pod povratnim delovnim tlakom ga ni enostavno deformirati, tako da tesnilni obroč ne bo odstopal od najboljše tesnilne točke sedeža ventila, ko se disk ventila deformira. , s čimer je zagotovljen tesnilni učinek tesnilnega obroča.
3. Gumijasti tesnilni obroč ima dolgo življenjsko dobo (1) Zaradi koncepta samotesnitvene zasnove majhna interferenca med gumijastim obročem in sedežem ventila iz nerjavečega jekla ohranja samo začetno tesnjenje, zato se specifični tlak, potreben za tesnjenje, povečuje, ko se tlak v sistemu se poveča. (2) Poleg tega obstaja tako imenovani "dihalni" utor za elastičnost gume, ki popusti v cikcakastem utoru, tako da ima guma določen prostor za raztezanje, ko je pod pritiskom, tako da elastična utrujenost ne bo prišlo do dolgotrajnega dela, zato je tesnilo Življenjska doba prstana se močno podaljša v primerjavi s tradicionalnimi vrstami.
