Kovinski tesnilni krogelni ventil
Kroglični ventil iz nerjavečega jekla
Kroglične ventile iz nerjavečega jekla je mogoče tesno zapreti le z vrtenjem za 90 stopinj in majhnim vrtilnim momentom. Popolnoma enaka votlina telesa ventila zagotavlja majhen upor in ravno pot toka za medij. Glavna značilnost krogelnih ventilov je njihova kompaktna struktura, enostavno upravljanje in vzdrževanje. Kroglični ventili iz nerjavečega jekla se lahko uporabljajo za nadzor pretoka različnih vrst tekočin, kot so zrak, voda, para, različni korozivni mediji, blato, naftni proizvodi, tekoče kovine in radioaktivni mediji. Telo krogelnega ventila je lahko integralno ali modularno. To vrsto ventila je treba na splošno namestiti vodoravno v cevovode. Razvrstitev krogelnih ventilov iz nerjavečega jekla: pnevmatski krogelni ventili iz nerjavečega jekla, električni krogelni ventili iz nerjavečega jekla in ročni krogelni ventili iz nerjavečega jekla. Material krogelnih ventilov iz nerjavečega jekla je razdeljen na 304 316 krogelne ventile iz nerjavečega jekla.
Uporaba krogličnega ventila E Lectric
Električni krogelni ventili ne zahtevajo ročnega upravljanja, ampak se upravljajo inteligentno. V proizvodnem procesu okolje in lokacija določata vse dejavnike. Električni krogelni ventili, ki se uporabljajo v okoljih z visokim tlakom, visoko temperaturo, nizkim tlakom in nizko temperaturo, so različni. Upoštevati je treba naslednje točke:
Pri nizki temperaturi in nizkem tlaku material ne zahteva bistvenih prilagoditev.
V pogojih visokega tlaka in visoke temperature morajo biti električni krogelni ventili izdelani iz materialov, odpornih na visoke temperature in visok pritisk, kot sta nerjavno jeklo in zlitina, ki lahko prenesejo visok tlak in visoko temperaturo.
Notranje komponente električnega krogelnega ventila je treba zamenjati, da zmanjšate poškodbe jedra ventila, hkrati pa olajšate pretok medija in se izognete koksanju in blokadi električnega krogelnega ventila.
Ko je električni krogelni ventil odprt, je mogoče namestiti nekaj strojev, ki preprečujejo tresenje, da preprečijo poškodbe notranje strukture jedra električnega krogelnega ventila med odpiranjem.
Značilnosti
1. Kar zadeva material Električni kovinski zaprti krogelni ventili uporabljajo kovinske sedeže ventilov, večinoma iz nerjavečega jekla in trde zlitine, z visoko natančnostjo obdelave in zahtevami procesne tehnologije. Imajo širok spekter uporabe in se lahko uporabljajo pri normalni temperaturi, nizki temperaturi ter pri visoki temperaturi in visokem tlaku.
2. Z vidika strukturnega mehanizma Električni kovinski zaprti krogelni ventili so odporni na visoke temperature, obrabo in imajo dobre mehanske lastnosti. Pomanjkljivost je, da je tesnjenje te vrste tesnil slabo. (Za medije, ki na splošno vsebujejo trdne delce ali imajo obrabo, kot tudi medije s temperaturami nad 250 stopinj, je priporočljiva uporaba kovinsko zaprtih krogelnih ventilov.)
3. Glede na stopnjo puščanja ventila. Kovinski zaprti ventili: običajno V-razred, do VI.
Montaža in vzdrževanje električnih krogelnih ventilov
1. Ko je električni krogelni ventil zaprt, je v ohišju ventila še vedno tekočina pod tlakom;
2. Pred vzdrževanjem sprostite tlak v cevovodu in držite ventil v odprtem položaju; odklopite vir napajanja ali zraka; sprostite aktuator iz nosilca;
3. Pred demontažo je treba potrditi, da je bil tlak v cevovodih navzgor in navzdol električnega krogelnega ventila sproščen in da se lahko izvede demontaža;
4. Pri razstavljanju in ponovnem sestavljanju je treba paziti, da preprečite poškodbe tesnilnih površin delov, zlasti nekovinskih delov. Pri odstranjevanju O-tesnila je treba uporabiti posebna orodja;
5. Med montažo je treba vijake na prirobnici zategniti simetrično, postopoma in enakomerno;
6. Čistilno sredstvo mora biti združljivo z gumijastimi deli, plastičnimi deli, kovinskimi deli in delovnimi mediji (kot je plin) v krogelnem ventilu. Če je delovni medij plin, lahko za čiščenje kovinskih delov uporabite bencin (GB484-89). Očistite nekovinske dele s čisto vodo ali alkoholom;
7. Razpadle posamezne dele lahko očistite s potapljanjem. Kovinske dele, ki imajo še nerazpadle nekovinske dele, lahko zdrgnete s čisto, fino svileno krpo, namočeno v čistilno sredstvo (da preprečite, da bi vlakna odpadla in se prijela na dele). Med čiščenjem je treba odstraniti vso maščobo, umazanijo, lepilo, prah itd., ki se držijo stenske površine;
8. Nekovinske dele je treba vzeti iz čistilnega sredstva takoj po čiščenju in jih ne namakati dlje časa;
9. Po čiščenju je treba pred montažo počakati, da čistilo na steni, ki jo umivamo, izhlapi (lahko jo obrišemo s svileno krpo, ki ni namočena v čistilo), vendar je ne smemo pustiti dolgo ob strani. čas, sicer bo zarjavel in onesnažen s prahom;
10. Nove dele je treba očistiti tudi pred montažo;
11. Za mazanje uporabite mast. Mast mora biti združljiva s kovinskimi materiali krogličnih ventilov, gumijastimi deli, plastičnimi deli in delovnimi mediji. Če je delovni medij plin, se lahko uporabi posebna mast 221. Nanesite tanko plast masti na površino utora za namestitev tesnila, nanesite tanko plast masti na gumijasto tesnilo in nanesite tanko plast masti na tesnilno površino in torno površino stebla ventila;
12. Med sestavljanjem kovinski ostružki, vlakna, maščobe (razen tistih, ki so predpisana za uporabo), prah in druge nečistoče, tujki itd. ne smejo kontaminirati, se prijeti ali ostati na površini dela ali vstopiti v notranja votlina.
Načelo delovanja krogelnih ventilov
Odpiralni in zapiralni del krogelnega ventila je krogla s krožnim kanalom, ki se vrti okoli osi pravokotno na kanal. Krogla se vrti skupaj s steblom ventila, da doseže namen odpiranja in zapiranja kanala. Krogelne ventile je mogoče tesno zapreti le z vrtenjem za 90 stopinj in majhnim vrtilnim momentom. V skladu z delovnimi pogoji je mogoče sestaviti različne pogonske naprave, da tvorijo različne krogelne ventile z različnimi načini krmiljenja, kot so električni krogelni ventili, pnevmatski krogelni ventili, hidravlični krogelni ventili itd. Ko se krogelni ventil zavrti za 90 stopinj, se oba vstopa in izhod mora biti sferičen, s čimer zapre ventil in prekine pretok medija. Odpiralni in zapiralni del (krogla) je ventil, ki ga poganja steblo ventila in se vrti okoli osi krogelnega ventila. Uporablja se lahko tudi za regulacijo in krmiljenje tekočin, med katerimi ima trdo zaprt krogelni ventil v obliki črke V močno strižno silo med jedrom v obliki črke V in kovinskim sedežem ventila, varjenim s trdo zlitino, še posebej primeren za medije, ki vsebujejo vlakna, majhna trdni delci itd. Večsmerni krogelni ventil ne more le fleksibilno nadzorovati konvergence, preusmeritve in preklapljanja smeri toka medija v cevovodu, ampak tudi zapre kateri koli kanal in poveže druga dva kanala. To vrsto ventila je treba na splošno namestiti vodoravno v cevovode. Kroglični ventili so glede na način vožnje razdeljeni na pnevmatske krogelne ventile, električne krogelne ventile in ročne krogelne ventile.

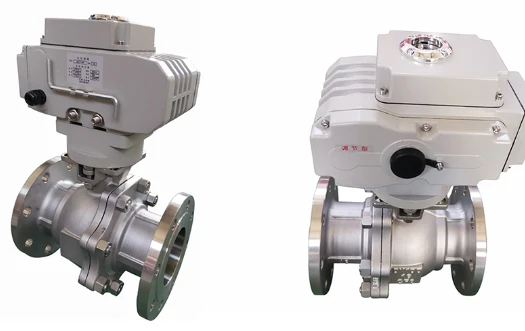

Slike izdelkov
