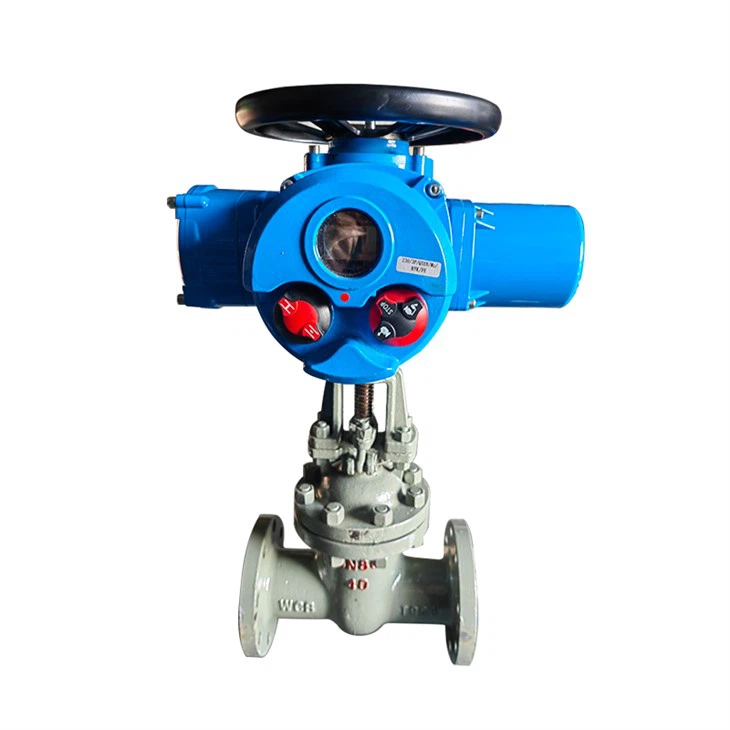

DZW Multi Turn Electric ventil
Električni ventil DZW serije je nova generacija izdelkov, ki jih je naše podjetje neodvisno razvilo, ki temeljijo na izvirnih zrelih izdelkih, ki izboljšajo in izpopolnjujejo strukturo, optimizira zaščitno zmogljivost in ključne komponente. Ima prednosti kompaktne strukture, majhne velikosti, lepega videza, stabilnega in zanesljivega delovanja. Dobra raven zaščite lahko ustreza potrebam različnih modelov: Explosion - Proof Integral on - izklopljen tip, integralni modulacijski tip.
Izdelki serije DZW se uporabljajo za nadzor odpiranja in zapiranja ventilov. Primerno je za vrata vrat, ventile za globine, zaprte - ventile, diafragm ventile in njegove izpeljane izdelke se lahko uporabijo za kroglične ventile, metuljeve ventile in blažilnike itd. Lahko natančno deluje v skladu z navodili za nadzor in je nepogrešljiva vožnja za ventil, da se zamikajo na daljavo in samodejno kontrolo.
Značilnosti električnih aktuatorjev
Ta serija Električni ventil ima naslednje značilnosti:
• Kompaktna in robustna konstrukcija, lahka.
• Širok razpon variacije navora (Multi - Turn: 100-3500NM).
• Trdo anodizirano aluminijasto ohišje znotraj in zunaj z zunanjim visokotemperaturnim barvam za uporabo proti hudemu industrijskemu okolju.
• Ohišje uporablja radialna tesnila in o - obroče, ki zagotavljajo zaščito za vodoodpornim IP67 in neobvezno Watertry LP68.
• LSO5211 Standard.
• Samodejno prepozna in popravlja faze. Samodejna zaščita faznih okvar ščiti varnost opreme.
• Zanesljiv mehanski sistem zaznavanja navora, ki zagotavlja varno delovanje v stanju preobremenitve.
• Okno in indikator velike velikosti zagotavljata boljšo indikacijo položaja od daleč.
• Število možnosti lokalnega nadzora nad položajem za enostavno zagon in delovanje na terenu.
Tehnični parametri
Običajni napajalnik: 380V/220VAC
Krmilni signal: 4 ~ 20mA analogni vhod, združljiv z daljinskim upravljalnikom PLC
Temperaturni razpon: -40c +80 c (posebni modeli podpirajo -40c +540 c)
Zaščitna ocena: IP67
Nominalni tlak: pn2.5 - 300 (visoko tlačni tip podpira tesnilo za samoprežitev tlaka)
Uporabni premer: DN15-1800 mm (primeren za različne industrijske cevovode)
Vrsta aktuatorja: DZW Inteligentni električni aktuator
Čas odpiranja in zapiranja: Običajni cikel odpiranja in zapiranja modela manj kot ali enak 10 minut (manj kot 30 minut za posebne modele)
UPORABNI MEDIJI: voda, para, olje, močni oksidacijski mediji (na primer dušikova kislina), prah -, ki vsebujejo pline, kot so sečnina, korozivne kemične tekočine (potreba po izbiri teles ventilov ustreznih materialov)
Prikazni modul: LCD Celoten kitajski vmesnik, podpora ne - invazivno odpravljanje napak in infrardečega daljinskega upravljalnika
Zaščitna funkcija: zaščita faznih izgub, samodejna korekcija faznega zaporedja, preobremenitev
Svetilka dvojna - Uporaba: V nujnih primerih lahko ročni koles preklopite na ročno delovanje
Oddaljeni vmesnik: standardni protokol RS485/Modbus (podprti z nekaterimi modeli)
Struktura izdelka
1. Terminalna škatla
Neodvisna zaprta terminalna škatla zagotavlja tesnjenje celovitosti električnega dela električnega aktuatorja pri izvajanju na ožičenju spletnega mesta - in izpolnjuje eksplozijo izdelka - dokazila.
2. Zapečatena struktura
Aktuator sprejme dvojno - zapečateno oblikovalsko strukturo, da se zagotovi, da je aktuator popolnoma vodoodporen in proti prahu; Standardna ocena zaščite izdelka je IP67, najvišja ocena pa lahko doseže IP68.
3. Prenos moči
Prenos napajanja pogona uporablja mehanizem za zmanjšanje natančnosti, sestavljen iz bronastega zlitinskega črva in jeklenega črva. Geta in črv se ločita v maščobi, ki je primerna za najvišjo temperaturo okolice, ki se razlikuje in poveča življenjsko dobo storitve.
4. izhodni vmesnik
Prirobna aktuatorja je v skladu s standardi ISO5210/5211 (GB12222/12223) in zagotavlja tudi prirobne vmesnike, ki ustrezajo standardom JB2920, in jo je mogoče posebej prilagoditi glede na zahteve kupcev.
5. SHELL anti - korozija
Zunanja površina aktuatorja je pobarvana s posebno barvo aluminijeve zlitine s trdnim filmom za barvo in močnim oprijemanjem. Ima močno odpornost na UV, korozijsko odpornost in visoko polnost, ki lahko celovito izboljša življenjsko dobo in self - čistilne lastnosti prevleke in je primerne za različna ostri proizvodna okolja.
6. Motor
Motor sprejme nizko vztrajno in visoko navorno motor, ki lahko hitro doseže največji navor, ko se motor začne, in skoraj ni več - mejnega gibanja, kadar ni vznemirjen; V motorju je natančen temperaturni senzor, temperaturna meja nad - pa je nastavljena prek krmilnega sistema, da se izognemo poškodbam, ki jih povzroča pregrevanje motorja.

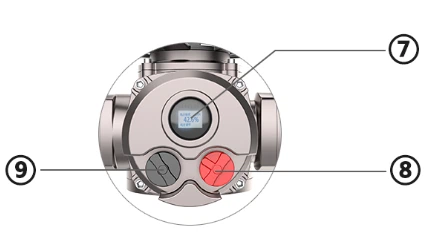

7. LCD vmesnik
Vmesnik LCD lahko prikaže podatke o besedilu, grafične elemente in značilnosti aktuatorja.
8. Izbira načina nadzora
Selektivno stikalo "Remote" - "Stop" - "" Lokalno "nameščeno na lokalni operacijski napravi se lahko uporabi za nastavitev oddaljenega delovanja (daljinsko upravljanje) ali lokalno delovanje (lokalni nadzor) ali način zaustavljanja . 9. lokalno električno operacijo" odprto ali zaprtim delovanjem. OPREDENJE NASTAVITEV.
Standardne specifikacije
|
Zaščitna ocena |
Standardni IP67 |
|
Napajanje |
Tri - faza AC380V - --460V 50/60Hz Enofaza: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Delovni cikel (ON - izklopljen) |
S2-15 minut |
|
Delovni cikel (moduliranje) |
S4, 25% |
|
Ocena izolacije |
F |
|
Metoda nadzora |
Lokalni nadzor/DCS/FCS (Fieldbus Control System) |
|
Zaščita motorja |
Pregrevanje/preobremenitev in kratko vezje/trenutna zaščita za vzvratno/elektronsko zaščito zavor |
|
Zaščita navora |
Mehanska zaščita navora/elektronskega navora |
|
Zaščita marmelade |
Zgradite - pri pregrevanju zaščite |
|
Napaka ponovljivosti |
Manj kot ali enako ± 1% |
|
Osnovna omejitev napak |
Manj kot 1% |
|
Nastavitev mrtve cone |
0,1% -9,9% nastavljivo |
|
Zunanja prevleka |
Barva visoke temperature |
|
Temperatura okolice |
Standard: -20-+60 stopnja neobvezna: -40-+70 |
|
Vlažnost okolice |
90%Rh max (non - kondenzacija) |
|
Explosion - dokazna ocena |
Exdi, Exdib II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
Funkcije |
LCD kitajsko / angleško prikazno okno in lokalno delovanje Prepoznavanje zaporedja samo faze in zaščita faznega odklopa Infrardeča nastavitev in nadzor Napaka self - tehnologija diagnoze Modbus RTU, Profidbus DP, Hart, FF, Devicene (neobvezno) |
|
Signal |
O: Oddaljeni pasivni suhi stik, signalni kratek impulz (inching) B: Oddaljeni pasivni suhi stik, signalni dolg impulz (zadrži) C: Aktivni signal DC24V D: Aktivni signal AC220V E: Oddaljeni signal DC4-20MA |
|
Povratni signal |
O: Odprite, zapri, zaustavite signale B: signal napake C: Signal položaja ventila (DC4-20MA, DC1-5V, DC0-10V) D: signal daljinskega upravljalnika |
Električni in nadzor
Metode nadzora
Lokalni nadzor: operacija gumbov, infrardeča operacija nastavitve
DC
Daljinski preklopni nadzor: pasivni suhi stik, DC24V
Oddaljeni analogni nadzor: DC4-20MA
ESD nadzor
Vmesni nadzor delovanja
Dva - nadzor žice
FCS (Fieldbus Control System)
Izhodni signal
On - izklopljen tip
6 nizov fiksnih izhodov kontaktnih signalov, neobvezni določljivi stiki
Posebna prilagoditev: razširljiv 4-točkovni kontaktni izhod signala
Vrsta avtobusa
Modulacijsko vrsto
6 nizov fiksnih izhodov kontaktnih signalov, neobvezni določljivi stiki
Analogne povratne informacije: DC 4-20mA
Funkcija nadzora avtobusa:
Komunikacijski modul sprejme neodvisno strukturo, ki je združena na glavnem odboru, da bi zadovoljila potrebe različnih komunikacijskih medijev in različnih komunikacijskih protokolskih sistemov. Trenutno podprti komunikacijski protokoli vključujejo Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (neobvezno).
Infrardeča funkcija daljinskega upravljalnika:
Aktuator uporablja napredno infrardečo tehnologijo daljinskega upravljalnika, ki omogoča človeški - dialog stroja skozi zaprto okno dialoga, ne da bi odprl pokrov aktuatorja. Tudi v nevarnih situacijah lahko intrinzično varen daljinski upravljalnik varno izvaja nastavitev parametrov in oddaljeno delovanje pogona.
Natančno merjenje in zaščita navora
Profesionalno zasnovan sistem za merjenje navora za zagotovitev zaščite pred preobremenitvijo aktuatorja in resničnega - časovno spremljanje sprememb navora ventila:
(Standardna konfiguracija)Mehansko merjenje navora: Tradicionalni mehanizem za sprožitev mehanskega navora ima prednosti zrelosti, stabilnosti in zanesljivosti. Optimizirali in nadgradili smo ga na podlagi prvotnega navora, zaradi česar je naprava navora bolj občutljiva in njegovo življenjsko dobo se je močno izboljšalo.
(Neobvezno)Elektronsko merjenje navora: z zaznavanjem resničnega - časovnega toka, napetosti in magnetnega toka motorja ter delom z mikrokontrolerjem za celovite izračune dobimo natančen izhodni navor in dosežemo neprekinjeno merjenje; Ta sistem ni treba upoštevati mehanske obrabe, kar izboljša zanesljivost sistema.
Merjenje motorja in zaščita
Pregrevanje: Ko temperatura motorja presega nastavljeno vrednost zaščite pred pregretjem, je motor prepovedano izvajati in prikaže se sporočilo o pregrevanju motorja. Preobremenitev in kratek krog: vezje je zasnovano z ADI -jevim pretvornikom natančne napetosti, da se izpolnjuje natančno merjenje širokega razpona tokovnih sprememb; Preobremenitvena proti - zakasnitvene značilnosti in kratka - zaščita vezja ustreza ustreznim standardom.
Takojšnja povratna zaščita: Uporaba trenutne tehnologije za nadzor povratnega zakasnitve, ko aktuator med delovanjem prejme povratni operacijski signal, se krmilni sistem najprej izklopi in nato po zamudi izvede obratno dejanje, da prepreči poškodbe mehanskih delov prenosa.
Elektronska zavora: modulacijski električni aktuator zagotavlja, da se ventil ustavi na položaju nastavljenega ventila skozi nastavitev mrtve cone in elektronsko zavoro.

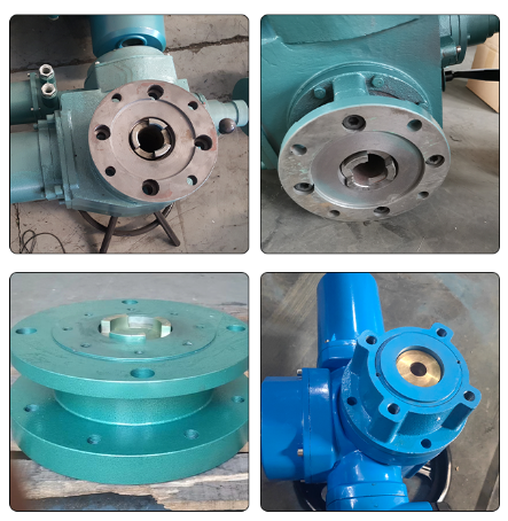

Plošča za povezavo

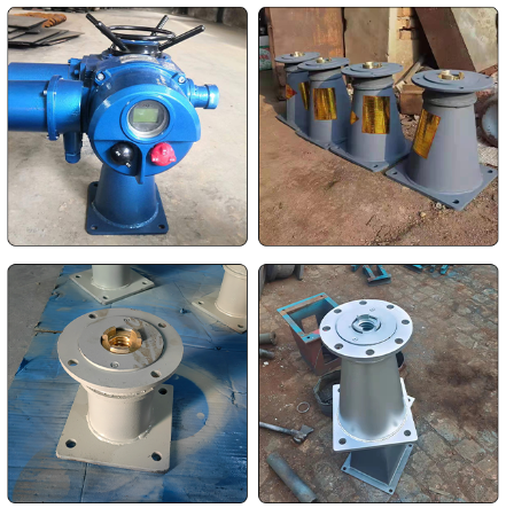

Dvigalo
Tehnični podatki
|
Model |
Navor |
Vrteči se hitrost (RPM) |
Moč motorja (KW) |
Nazivni tok (a) |
Ročno razmerje |
Največje steblo premer (mm) |
Teža (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |

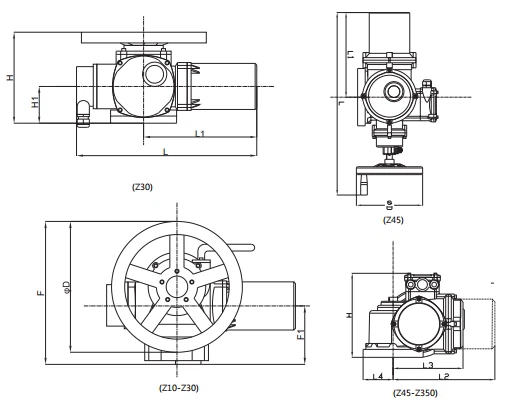

Dimenzije
Fryz Multi - zavijte električni aktuator
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |

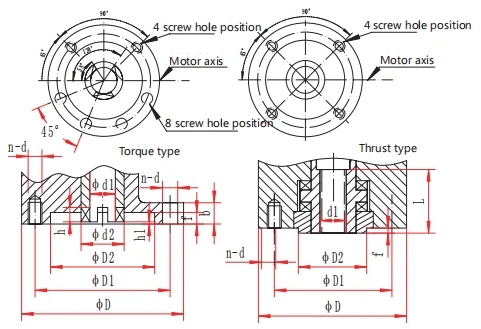

Dimenzije povezave
Fryz Multi - zavijte električni aktuator
Vrsta navora
|
Model |
Prirobnica koda |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Vrsta potiska
|
Model |
Prirobnica koda |
D |
D1 |
D2 |
D1 max. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
DZW električni aktuatorji

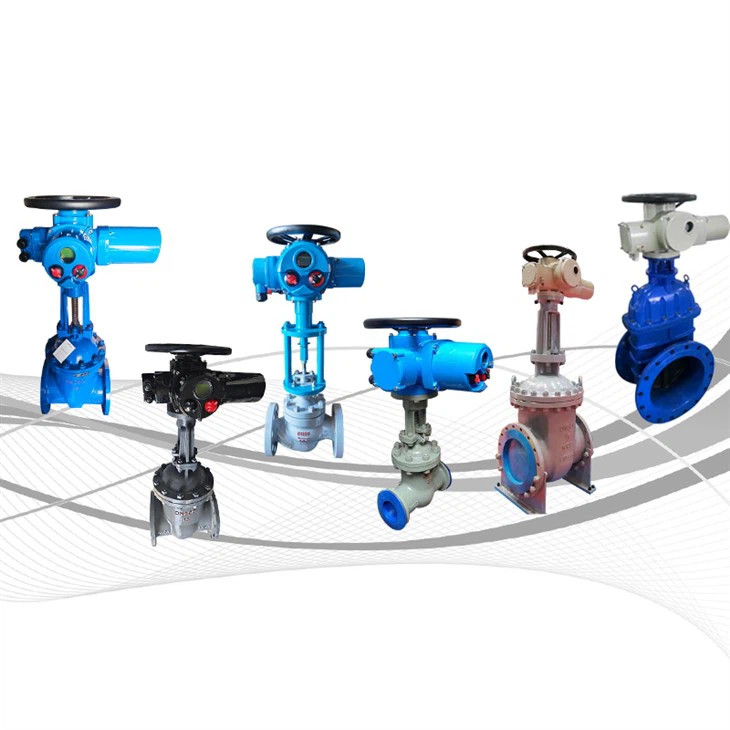

DZW električni ventili
Terenske aplikacije
