Električni aktuator SD

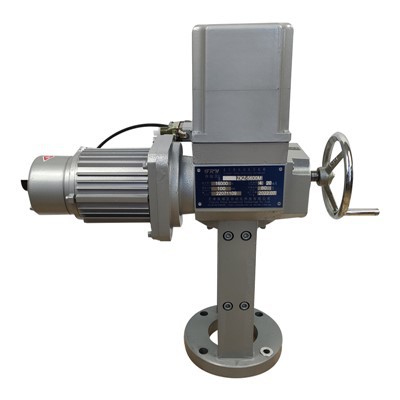

Irrigation Control Valve Linear Turn Electric Actuator

Električni aktuatorji SD četrtletja so primerni za metuljeve ventile, kroglične ventile, blažilne metulje, vtične ventile itd., Ki morajo obrniti 90 stopinj.

Ti aktuatorji so predstavljeni s kompaktno strukturo, majhnim volumnom, čudovitim videzom, stabilnimi zmogljivostmi, visoki učinkovitosti, visoki zanesljivosti, visoki zaščitni sposobnosti in tako naprej. Obiranje na mestu in daljinsko upravljanje je mogoče izvesti. Tako so bili uporabljeni v naftni in kemični industriji, elektrarnah, čistili z vodo in papirju.

Prednosti

Product advantages

Funkcije izdelka

• Kompaktna in robustna konstrukcija, lahka.

• Širok razpon variacije navora (linearna zavoj: 3000-10000NM).

• Trdo anodizirano aluminijasto ohišje znotraj in zunaj z zunanjim visokotemperaturnim barvam za uporabo proti hudemu industrijskemu okolju.

• Ohišje uporablja radialna tesnila in obroče, ki zagotavljajo zaščito za vodoodpornim IP67 in neobvezno Watertight LP68.

• LSO5211 Standard.

• Samodejno prepozna in popravlja faze. Samodejna zaščita faznih okvar ščiti varnost opreme.

• Zanesljiv mehanski sistem zaznavanja navora, ki zagotavlja varno delovanje v stanju preobremenitve.

• Okno in indikator velike velikosti zagotavljata boljšo indikacijo položaja od daleč.

• Število možnosti lokalnega nadzora nad položajem za enostavno zagon in delovanje na terenu.

• Digitalizirane kontrolne komponente.

Struktura izdelka

Product structure

1 [Lokalno delovanje]

Selektivno stikalo "Remote"-"Stop" "" Lokalno ", nameščeno na lokalni operacijski napravi, lahko uporabite za nastavitev oddaljenega delovanja (daljinsko upravljanje) ali lokalno delovanje (lokalni nadzor) ali način zaustavitve.

2 [LCD vmesnik]

Vmesnik LCD je zasnovan v smislu vizualnih in operativnih navad uporabnikov in prikazuje navor, odpiranje ventila, nastavitev nastavitev in napake v obliki besedila in grafa.

3 [[Prekomerno zaščitna funkcija]

Izdelek uporablja strokovno zasnovan sistem za merjenje navora, da bi zagotovil zaščito pred preobremenitvijo opreme. Uporabniki lahko pri zapiranju in odpiranju v smislu specifičnih pogojev nastavijo zaščitne vrednosti za prekomerno-tork. Ko dejanski navor, ki ga nosi aktuator, doseže ali presega uveljavljeno zaščitno vrednost, bo aktuator takoj ustavil motor in oddajal alarm za napako.

4 [Funkcija integracije sistema]

Uporaba nekaj elektronskih komponent in izogibanje zapletenim ožičenjem izboljša zanesljivost elektronskega nadzora električnih aktuatorjev.

5 [Absolutna tehnologija kodiranja]

Motor, ki se uporablja v aktuatorju, je poseben motor z visokim začetnim navorom, nizko rotacijsko vztrajnostjo, majhnim začetnim tokom in dobrimi servo lastnostmi. Motor je dovoljeno zagnati pogosto, običajno 1200 -krat na uro.

6 [Motor]

Ročno/električno reverzijski ročaj lahko kadar koli varno upravljate. Hkrati s pritiskom ročaja s pravilno silo počasi obrnite ročno kolo, da se poganja notranja sklopka. Sklopko lahko samodejno ločimo, ko je električni motor vklopljen in je zaklenjen.

7 [Ročno delovanje]

8 [Zaščita faznega zaporedja]

Z uporabo tehnologije fazne sinhronizacije uporabnikom ni treba upoštevati faznega zaporedja trifaznega izmeničnega toka pri namestitvi žične povezave aktuatorja. LT lahko zagotovi pravilno zaporedje faz napajanja za trifazni električni motor in omogoči, da aktuator pravilno deluje v smislu ukazov ves čas med postopkom delovanja.

9 Samodiagnoza in alarm za napake

Električni in nadzor

Metode nadzora

Lokalni nadzor: delovanje gumbov, infrardeča operacija nastavitve

Daljinski preklopni nadzor: pasivni suhi stik, DC24V

Oddaljeni analogni nadzor: DC4-20MA

ESD nadzor

Vmesni nadzor delovanja

Dvožični nadzor

FCS (Fieldbus Control System)

Bus control function

Funkcija nadzora avtobusa:

Komunikacijski modul sprejme neodvisno strukturo, ki je združena na glavnem odboru, da bi zadovoljila potrebe različnih komunikacijskih medijev in različnih komunikacijskih protokolskih sistemov. Trenutno podprti komunikacijski protokoli vključujejo Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (neobvezno).

Infrardeča funkcija daljinskega upravljalnika:

Aktuator uporablja napredno infrardečo tehnologijo daljinskega upravljalnika, ki omogoča dialog s človeškim strojem skozi zapečateno okno dialoga, ne da bi odprl pokrov aktuatorja. Tudi v nevarnih situacijah lahko intrinzično varen daljinski upravljalnik varno izvaja nastavitev parametrov in oddaljeno delovanje pogona.

Natančno merjenje in zaščita navora

Profesionalno zasnovan sistem za merjenje navora za zagotovitev zaščite pred preobremenitvijo aktuatorja in spremljanje sprememb navor ventila v realnem času:

(Standardna konfiguracija) Mehansko merjenje navora: Tradicionalni mehanizem za sprožitev mehaničnega navora ima prednosti zrelosti, stabilnosti in zanesljivosti. Optimizirali in nadgradili smo ga na podlagi prvotnega navora, zaradi česar je naprava navora bolj občutljiva in njegovo življenjsko dobo se je močno izboljšalo.

(Izbirno) Elektronsko merjenje navora: z zaznavanjem toka v realnem času, napetosti in magnetnega toka motorja ter delom z mikrokontrolerjem za celovite izračune dobimo natančen izhodni navor in dosežemo neprekinjeno merjenje; Ta sistem ni treba upoštevati mehanske obrabe, kar izboljša zanesljivost sistema.

Meritve in zaščita motorja

Pregrevanje: Ko temperatura motorja presega nastavljeno vrednost zaščite pred pregretjem, je motor prepovedano izvajati in prikaže se sporočilo o pregrevanju motorja. Preobremenitev in kratek krog: vezje je zasnovano z ADI -jevim pretvornikom natančne napetosti, da se izpolnjuje natančno merjenje širokega razpona tokovnih sprememb; Značilnosti preobremenitve proti zamudi in zaščita kratkega stika ustrezajo ustreznim standardom.

Takojšnja povratna zaščita: Uporaba trenutne tehnologije za nadzor povratnega zakasnitve, ko aktuator med delovanjem prejme povratni operacijski signal, se krmilni sistem najprej izklopi in nato po zamudi izvede obratno dejanje, da prepreči poškodbe mehanskih delov prenosa.

Elektronska zavora: modulacijski električni aktuator zagotavlja, da se ventil ustavi na položaju nastavljenega ventila skozi nastavitev mrtve cone in elektronsko zavoro.

Rezervni deli izdelka

Spare Parts

Terenske aplikacije

Field Application

Standardne specifikacije

Zaščitna ocena	Standard IP67 Special IP68
Napajanje	Trifazni AC380V --- 460V 50/60Hz Enofaza: AC110V-AC220V DC24V AC24V 50/60Hz
Delovni cikel (vklop)	S2-15min
Delovni cikel (moduliranje)	S4-25%
Metode nadzora	Lokalni nadzor/DCS/FCS (Fieldbus Control System)
Zaščita motorja	Pregrevanje/preobremenitev in kratko vezje/trenutna zaščita za vzvratno/elektronsko zaščito zavor
Zaščita navora	Mehanska zaščita navora/elektronskega navora
Zaščita marmelade	Zaščita za pregrevanje vgradnje
Potovalni kot	90 stopinj
Razlika v vrnitvi	Manj kot 1%
Osnovna omejitev napak	±1%
Nastavitev mrtve cone	Manj kot 1%
Temperatura okolice	Standard: -20-+60 stopnja neobvezna: -40-+70
Vlažnost okolice	95%RH max (ne-kondenziranje)
Eksplozijska stopnja	Exdiibt4 iecex atex po meri lahko zagotovite
Funkcije	LCD kitajsko / angleško prikazno okno in lokalno delovanje Prepoznavanje zaporedja samo faze in zaščita faznega odklopa Infrardeča nastavitev in nadzor Napaka za samodiagnozo Modbus, Profibus DP, Hart
Signal	O: Oddaljeni pasivni suhi stik, signalni kratek impulz (palček). B: Oddaljeni pasivni suhi stik, signalni dolg impulz (zadrži). C: Aktivni signal DC24V. D: Aktivni signal AC220V. E: Oddaljeni signal DC4-20MA.
Povratni signal	O: Odprite, zaprite, zaustavite signale (pasivni suhi stik). B: signal napake (pasivni suhi stik). C: Signal položaja ventila (DC4-20MA, DC1-5V, DC0-10V) D: daljinski upravljalni signal (pasivni suhi stik)

Tehnični parametri

Model	Ocenjeno potisk (N)	Ocenjeno potovanja (mm)	Ocenjeno hitrost (mm/s)	Moč oskrba	Ocenjeno moč (KW)	Ocenjeno tok (A)	Začetek tok (A)	Teža (Kg)
Frya+Z30	3000	10	1.2	K/F	0.025	0.3	1.5	33
		16	1.2	K/F	0.025	0.3	1.5	33
		16	1.8	K/F	0.025	0.3	1.5	33
		25	1.2	K/F	0.025	0.3	1.5	33
		25	1.8	K/F	0.025	0.3	1.5	33
Frya+Z40	4000	10	1.2	K/F	0.04	0.4	2	35
		16	1.2	K/F	0.04	0.4	2	35
		16	1.8	K/F	0.04	0.4	2	35
		25	1.2	K/F	0.04	0.4	2	35
		25	1.8	K/F	0.04	0.4	2	35
Frya+Z64	6400	10	1.2	K/F	0.065	0.5	2.5	38
		16	1.2	K/F	0.065	0.5	2.5	38
		16	1.8	K/F	0.065	0.5	2.5	38
		25	1.2	K/F	0.065	0.5	2.5	38
		25	1.8	K/F	0.065	0.5	2.5	38
		40	1.2	K/F	0.065	0.5	2.5	38
		40	1.8	K/F	0.065	0.5	2.5	38
		60	1.2	K/F	0.065	0.5	2.5	38
		60	1.8	K/F	0.065	0.5	2.5	38
Frya+Z100	10000	25	1.2	K/F	0.1	0.6	3	40
		25	1.8	K/F	0.1	0.6	3	40
		40	1.2	K/F	0.1	0.6	3	40
		40	1.8	K/F	0.1	0.6	3	40
		60	1.2	K/F	0.1	0.6	3	40
		60	1.8	K/F	0.1	0.6	3	40
		100	1.2	K/F	0.1	0.6	3	40
		100	1.8	K/F	0.1	0.6	3	40
Frya+Z160	16000	40	1.2	K/F	0.16	0.7	3.5	45
		40	1.8	K/F	0.16	0.7	3.5	45
		60	1.2	K/F	0.16	0.7	3.5	45
		60	1.8	K/F	0.16	0.7	3.5	45
		100	1.2	K/F	0.16	0.7	3.5	45
		100	1.8	K/F	0.16	0.7	3.5	45
Frya+Z250	25000	60	1.2	K/F	0.25	1.1	5.5	60
		60	1.8	K/F	0.25	1.1	5.5	60
		100	1.2	K/F	0.25	1.1	5.5	60
		100	1.8	K/F	0.25	1.1	5.5	60

Dimenzije povezave

A+Z linear-turn electric actuator

Model	Ocenjeno potisk (N)	Ocenjeno potovanja (Mm)	A	B	C	D	D1	D2	D3	E	F	G	H	I	J
Frya+Z30/k (f) 1210	3000	10	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z30/k (f) 1216	3000	16	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z30/k (f) 1225	3000	25	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z40/k (f) 1210	4000	10	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z40/k (f) 1216	4000	16	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z40/k (f) 1225	4000	25	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z64/k (f) 1210	6400	10	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z64/k (f) 1216	6400	16	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z64/k (f) 1816	6400	16	426	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z64/k (f) 1225	6400	25	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z64/k (f) 1825	6400	25	426	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
Frya+Z64/k (f) 1240	6400	40	420	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
Frya+Z64/k (f) 1840	6400	40	426	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
Frya+Z64/k (f) 1260	6400	60	420	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	18	174	62
Frya+Z64/k (f) 1860	6400	60	426	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	18	174	62
Frya+z160/k (f) 1240	10000	25	426	375	442	72	φ80	φ60	2-φ10	25	M12x1.25	φ110	18	174	62
Frya+z160/k (f) 1840	10000	25	442	375	442	72	φ80	φ60	2-φ10	25	M12x1.25	φ110	18	174	62
Frya+z160/k (f) 1260	10000	40	426	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
Frya+z160/k (f) 1860	10000	40	442	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
Frya+z100/k (f) 1225	10000	60	426	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
Frya+z100/k (f) 1825	10000	60	442	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
Frya+z100/k (f) 1240	10000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
Frya+z100/k (f) 1840	10000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
Frya+z100/k (f) 1260	16000	40	459	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
Frya+z100/k (f) 1860	16000	40	459	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
Frya+z100/k (f) 1200	16000	60	459	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
Frya+z100/k (f) 1800	16000	60	459	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
Frya+z160/k (f) 1200	16000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
Frya+z160/k (f) 1800	16000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
Frya+z250/k (f) 1260	25000	60	484	375	538	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
Frya+z250/k (f) 1860	25000	60	484	375	538	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
Frya+z250/k (f) 1200	25000	100	484	375	538	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
Frya+z250/k (f) 1800	25000	100	484	375	538	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
Frya+Z400/k (f) 1260	40000	60	517	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
Frya+Z400/K (f) 1860	40000	60	517	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
Frya+Z400/k (f) 1200	40000	100	517	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
Frya+Z400/k (f) 1800	40000	100	517	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
Frya+Z640/k (f) 1260	64000	60	532	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
Frya+Z640/k (f) 1860	64000	60	532	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
Frya+Z640/k (f) 1200	64000	100	532	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
Frya+Z640/k (f) 1800	64000	100	532	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
