Potovalni čas

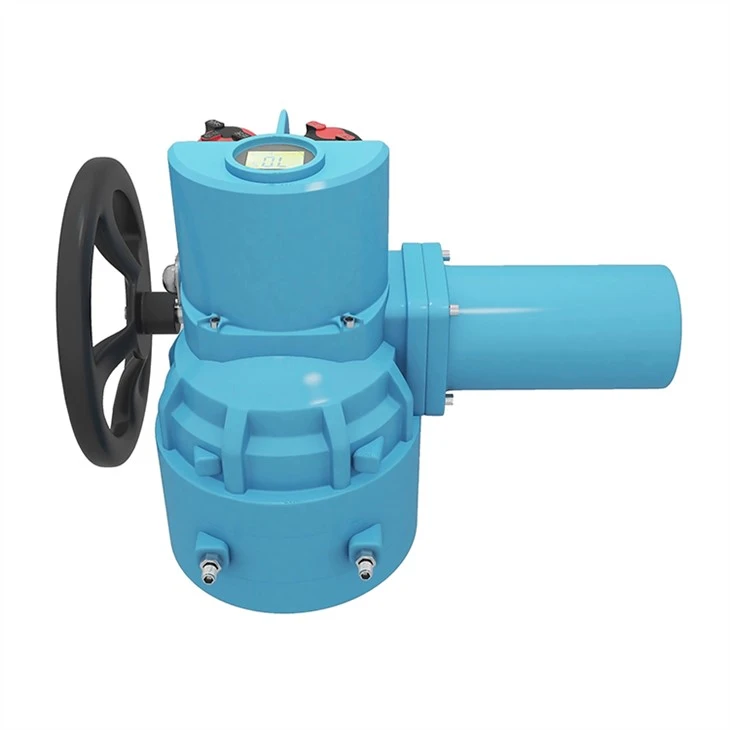

Električni aktuator
Nanaša se na električni aktuator, celoten proces prehoda iz odprtega položaja v zaprt položaj in prehoda iz zaprtega položaja v odprt položaj, kar se imenuje polni čas potovanja.
Zaradi nenehnega izboljševanja ravni suhe industrijske avtomatizacije se na eni strani povečuje količina uporabe električnih ventilov, na drugi strani pa se povečujejo tudi zahteve za krmiljenje električnih ventilov, nove in raznolike metode električnega krmiljenja pa bodo vedno pojavi.
Skrbite za splošni nadzor električnega ventila, bodite pozorni na način nadzora izbire električnega ventila.
Na primer, v skladu z inženirskimi potrebami, ali je treba uporabiti koncentrirane metode nadzora, posamezne metode nadzora, ali naj se poveže z drugimi napravami, nadzor naročil ali nadzor naročil aplikacijskega računalnika itd., Načelo nadzora je drugačno.
Vzorec proizvajalca električne naprave ventila ima samo načelo standardnega električnega krmiljenja.
Zato bi moral oddelek za uporabo opraviti tehnične stike z odjemalcem električnih naprav, da jasno razjasni tehnične zahteve. Poleg tega je treba pri izbiri električnega ventila oceniti, ali je dodan električni regulator ventila.
Zaradi splošnega stanja je treba krmilnik kupiti posebej.
V večini zveznih držav je treba pri uporabi enega krmilnika kupiti krmilnik.
Krmilnik suhega nakupa je bolj priročen in poceni kot uporabnikova lastna zasnova, proizvodnja.
Če zmogljivost električnega krmiljenja ne more izpolniti zahtev tehničnega načrta, jo je treba spremeniti ali preoblikovati v tovarni potrošnika.
V procesu praktične uporabe ali izbire je treba izračunati čas potovanja električnih ventilov, uporabniki v različnih panogah pa imajo različne zahteve glede časa potovanja. Sledeče govori predvsem o izračunu polnega časa vožnje vrtilnega električnega pogona z linijskimi vrati:
1, Čas giba ravnega giba: (večinoma se uporablja za regulacijski ventil za linearni predhodni ventil) T=hod ventila / linearna hitrost predhodnega giba aktuatorja Kjer je: enota giba ventila je mm, enota za linearno pogonsko hitrost je mm / s
2, Večobratni potovalni čas: (večinoma se uporablja za suhe zasune, krožne ventile in druge ventile, ki zahtevajo večobratno delovanje) T=hod*60/(naklon*izhodna hitrost aktuatorja) Kje: Enota hoda je mm, enota koraka je mm, enota izhodne vrtilne hitrosti pa je r/min. Včasih je pri izračunu večobratnega ventila pomembno vedeti, koliko obratov mora narediti takšen večobratni električni pogon pri pogonu ventila. Uporabiti je treba naslednjo formulo: N=hod ventila/(število navojev vretena*korak vretena) Kjer je: enota giba ventila je mm, enota koraka pa mm.
3, del časa potovanja rotacijskega ventila: (predvsem za 90-palčni ventil, kot je električni dušilni ventil, električni krogelni ventil itd.) T=(15 *))/n Kje: v prepustno razmerje polžasti reduktor; n je izhodna hitrost aktuatorja, enota r / min
Splošno
Električni aktuator z zasučnimi ventili se uporablja v loputah, krogelnih ventilih, ventilih in blažilnikih, ki se vrtijo za 90°, uporabljajo pa se pri odpiranju in zapiranju ventilov, medtem pa je na voljo za delovanje na dolge razdalje in lokalno.
Ta naprava se pogosto uporablja v industriji električne energije, metalurgiji, nafti, kemikalijah, prehrambenih izdelkih, tekstilu, izdelavi papirja, farmaciji, čistilnih napravah in drugih industrijah.
Glede na delovno okolje lahko opremo razvrstimo v dve vrsti: zunanjo in protieksplozijsko varno.
Učinkovitost tega izdelka je v skladu z določili JB/T8528-1997《Splošni izrecni tehnični pogoji za električni pogon ventila
Njegovo delovanje proti eksplozijam je v skladu z določili 6B3836.1-2000《Električni aparati za eksplozivne plinske atmosfere, del 1: Izrecne splošne zahteve, GB3836.2-2000《Električni aparati za eksplozivne plinske atmosfere, del 2: eksplozija - ekspresni ekspresni eksplozijsko varni ohišje tipa "d" in JB/T8529-1997《eksplozijsko varni ventil električni aktuator hitri tehnični pogoji
Nadzoruje ga Nacionalni center za nadzor kakovosti električnih izdelkov, inšpekcijskih in verifikacijskih preskusov, prejme celotno paleto certifikatov za zaščito pred eksplozijami.
Nacionalna ljudska republika Kitajska za nadzor kakovosti in inšpekcijo ter karantensko upravo odobritev nacionalnih proizvodnih dovoljenj.
Delovni pogoji in tehnični podatki
Napajanje: Konvencionalno: trifazno 380 V 50 HZ Posebno: enofazno 220 V, enofazno 110 V, trifazno 415 V, 660 V, 50 Hz itd.
Delovni pogoji
3.2.1 Temperatura okolice: -20 stopinj plus 60 stopinj （posebna naročila-60 stopinj - plus 80 stopinj ）
3.2.3 Okoljski mediji: Zunanji tip je uporabljen za okolje brez gorljivih, eksplozivnih in korozivnih medijev; protieksplozijsko odporni izdelki vključujejo d1 in diiBT4; dI je primeren za delovno površino premogovnika, kjer se ne izvajajo izkopavanja, diiBT4 pa lahko uporabiti v tovarni, kjer mešanica eksplozivnih plinov izpolnjuje zahteve za okolje (IIA, IIB, TI-T4)
3.2.4 Zaščita pred vdorom: IP55 (IP65 IP67) 3.3 Delovanje: za kratek čas 10 minut (posebno naročilo 15-60 minut)
3.4 Glavni tehnični podatki serije Q-types
