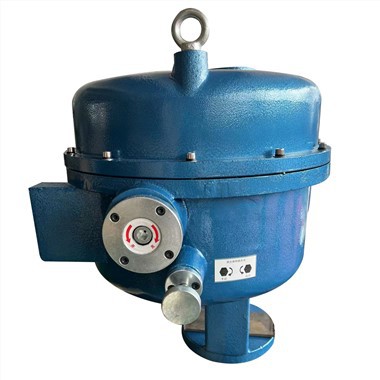

Električni aktuator
RCEL006-250 - Močna izbira - Do 2450 Nm - Tudi EEx
Indikator
Za vizualni prikaz končnega položaja
EEx- izvedba brez kupole
Končna stikala
2 brezpotencialni stikali
2 mejni stikali
Grelec prostora
Preprečuje kondenzacijo
Stikala navora
Odprto/zaprto pozicijo
(RCEL015-250
Vijaki
Zunanji vijaki
nerjaveče jeklo
Najvišja površinska obdelava
Centrifugalno lit aluminij Zunanje in notranje eloksiran Suho prašno epoksi barvano
Motor
Popolnoma zaprt Tiho delovanje Termična zaščita motorja
Povezava
Podstavki, varni proti vibracijam
Brez posebnih orodij
potrebno
Ročno krmilno kolo
Ročno
zaposlen in samodejno izključen
Samozaklepni zobniki
Mehanske prekinitve
ni potrebno
Trajno namazan
Mere RCEL005 - 005L
Mere RCEL006 - 250
Dodatki
Prilagajanje
Pogonska puša je standardno dobavljena z vsemi aktuatorji, za lastno prilagoditev strank ali prilagojena kot spodaj.
RCEL 005-005D: 14 mm, ISO 5211 in DIN 79 RCEL 006-019: 22 mm, DIN 79
RCEL 028-050: 32 mm, DIN 79
RCEL 060-100: 42 mm, DIN 79
RCEL 150-250: 75 mm, DIN 79 Rotork Švedska ima načrte za več kot 6000 različnih ventilov za proizvodnjo kompletov za prilagajanje ventilov.
Rotork Švedska ponuja tudi prilagojene pogonske puše glede na zahteve strank.
Montažni komplet, konzola in pogonska puša
Ko neposredna montaža ni mogoča.
Standardna izvedba po ISO 5211 in DIN 3337.
Mere F07, F10, F12, F14, F16.
Individualno prilagojeni ventilom glede na specifikacije kupca
Montaža pogona na ventil
Rotork Švedska ponuja montažo pogona na ventil.
Celotna enota je kalibrirana in testirana pred dostavo.
PIU. Komplet potenciometra
Za modulirane aktuatorje.
Nenehno spremlja položaj aktuatorja skozi celotno vrtenje.
PIU je tovarniško vgrajen v aktuator.
Možna tudi naknadna montaža.
Na voljo za aktuatorje RCEL005L, RCEL006-250 in EEx.
Podrobnosti o montaži so priložene.
Operacijska plošča
Prilagojena nadzorna plošča.
Dodatki
PCU DHC-100D.
Digitalna modulacijska kartica.
Ločljivost: 450 točk na premik za 90 stopinj.
Na zahtevo je vgrajen v aktuator ob dobavi, lahko pa se enostavno montira tudi kasneje.
Vhodni signal: 4 - 20 mA, 0 - 5V in 0 - 10V.
Preprosto kalibriranje z gumbi na sprednji plošči.
Enostavna konfiguracija vseh parametrov.
Izbirna smer vrtenja.
Prilagodljiva krmilna funkcija, ki nenehno spreminja obremenitev električnega aktuatorja.
Varnostna funkcija za preobremenitev (detekcija).
Napačen signal, označen z utripajočo LED.
Odpravlja preobremenitev z zaščito pred časom delovanja.
Programabilna funkcija napačnega vhodnega signala odpre, ustavi ali zapre.
Lahko se kombinira z oddajnikom tipa OTX-100 ali OTR-100 za povratni signal 4 - 20 mA.
Za 1-fazo 230 V, ne za aktuatorje EEx ali aktuator RCEL005 z nizkim pokrovom.
OTX-100.
Oddajnik za povratni signal.
Povratni signal: 4 - 20 mA. Enostavna namestitev.
Priključen neposredno na PCU DHC-100D. Odpravlja dodatno ožičenje.
Preprosto umerjanje z gumbi na PCU DHC-100D.
Napetost ali tokovni izhod je mogoče nastaviti na neobvezno območje znotraj {{0}} V DC s koraki po 0,0016 V ali znotraj 0 - 20 mA s koraki po 0,0031 mA.
OTX-100 je mogoče namestiti pozneje.
Za 1-fazo 230 V, ne za EEx-aktuatorje.
OTR-100.
Oddajnik za povratni signal in napačne informacije.
Povratni signal: 4 - 20 mA.
Enostavna namestitev.
Priključen neposredno na PCU DHC-100D.
Odpravlja dodatno ožičenje.
Preprosto umerjanje z gumbi na PCU DHC-100D.
Napetost ali tokovni izhod je mogoče nastaviti na optimalno območje znotraj {{0}} V DC s koraki po 0,0016 V ali znotraj 0 - 20 mA s koraki po 0,0031 mA. Relejni izhodi, 2 kosa programabilna plus 1 kos za alarm napačne funkcije.
OTR-100 je mogoče namestiti pozneje.
Za 1-fazo 230 V, ne za EEx-aktuatorje.
Prednosti z aktuatorji RCEL proizvajalca Rotork Švedska
Moč:
"Power Start" zagotavlja višji navor med zagonom.
Posvetovanje po vsem svetu.
Tehnična podpora strokovnjakov in neposredna podpora strankam.
Servis / rezervni deli iz tovarne.
Usposabljanje v tovarni ali na lokaciji naročnika.
Varnost:
Označeno s CE. Odobritev CSA –UL. ATEX (opcija).
RCEL006-250.
Samozaklepna oprema.
Ročno krmilno kolo v primeru izgube moči.
(RCEL006-250) Inbus ključ za ročno upravljanje. (RCEL005-005L) 4
Standardna končna stikala, od katerih sta 2 kosa brez potenciala.
Termična zaščita motorja. (Ne za 24 VDC).
Mehanske zaustavitve konca vožnje.
Podstavki, varni proti tresljajem, z oznako CE.
Odobritev CSA –UL. ATEX (opcija). RCEL006-250.
Samozaklepna oprema.
Ročno krmilno kolo v primeru izgube moči.
(RCEL006-250) Inbus ključ za ročno upravljanje. (RCEL005-005L) 4
Standardna končna stikala, od katerih sta 2 kosa brez potenciala.
Termična zaščita motorja. (Ne za 24 VDC).
Mehanske zaustavitve konca vožnje.
Podstavki, varni proti vibracijam
Dostava:
Hitra dostava iz skladišča v Falunu na Švedskem.
Dobavni pregled vseh aktuatorjev.
Nepritrjeni aktuatorji imajo ob dobavi osnovne nastavitve. Pogoni, nameščeni na ventilih, so kalibrirani pred dobavo
Garancija:
1 leto garancije
Montaža:
Kompaktne dimenzije aktuatorjev.
Remote Control ima načrte za proizvodnjo več kot 6000 različnih kompletov za prilagajanje ventilov.
Posebne aplikacije po meri naročnika.
Montažni kompleti: mednarodni standard ISO 5211, DIN 79 in DIN 3337.
Kakovost materiala:
Centrifugalno lit aluminij.
Zunanjost in notranjost eloksiran.
Suho prašno barvano.
Popolnoma zaprt, tih motor.
Vgrajen grelec, ki preprečuje kondenzacijo. Nerjaveče jeklo.
