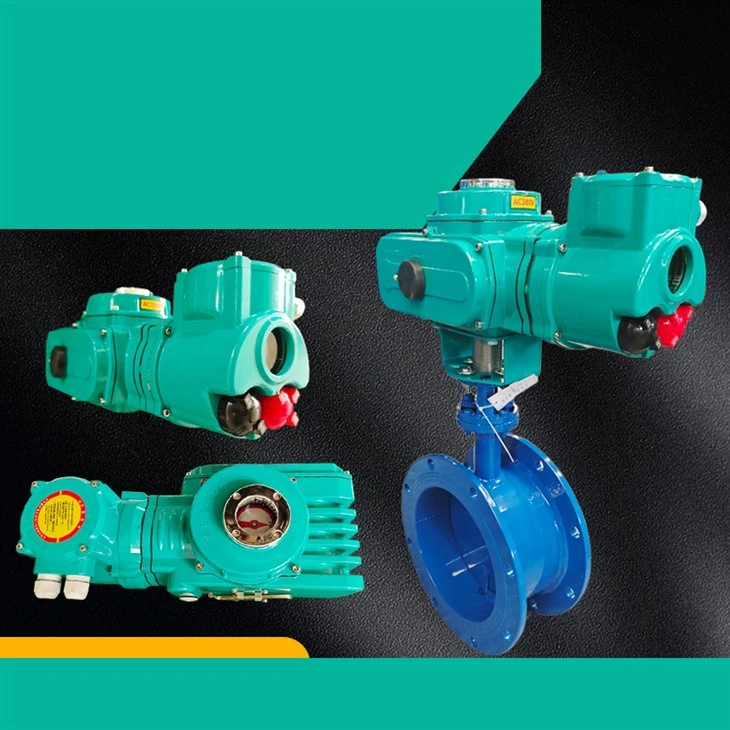

FINE PAMETNI ELEKTRIČNI AKTUATOR VENTILOV

Fine Smart Electric Actuators

PREGLED

Električni aktuatorji serije FRY se uporabljajo za krmiljenje ventilov z vrtenjem 0-90 stopinj in drugih podobnih izdelkov, kot so metuljne lopute, krogelni ventili, zaporni ventili, zaporni ventili itd. Uporablja AC415V, 380V, 240V, 220V, 110V, DC24V kot pogonsko napajanje in 4-20mA analogni signal ali 0-10VDC električni signal kot krmilni signal za premik ventila v želeni položaj za doseganje samodejnega krmiljenja z največjim izhodnim navorom 2000 Nm. Široko se lahko uporablja na področju nafte, kemične energije, metalurgije, čiščenja vode za proizvodnjo papirja, ladij, predelave hrane in avtomatizacije zgradb. Ima tudi številne prednosti, kot so majhnost in majhna teža, lep videz, edinstvena struktura, kompaktno odpiranje in zapiranje, hitra in enostavna namestitev, majhen delovni navor, enostavno upravljanje, brez vzdrževanja, varna in priročna uporaba itd.

ZMOGLJIVOSTZNAČILNOSTI ELEKTRIČNIH AKTUATORJEV

• Ohišje: Ohišje je izdelano iz trde aluminijeve zlitine, eloksiranega in prašno prevlečenega s poliestrom, z močno odpornostjo proti koroziji in stopnjo zaščite IP67.

• Motor: popolnoma zaprt motor s kletko, majhna velikost, visok navor, majhna vztrajnostna sila, izolacijski razred F, ki lahko prepreči pregrevanje in poškodbe motorja.

• Ročna struktura: Oblika ročaja zagotavlja varnost, zanesljivost, prihranek dela in majhnost. Ko ni električne energije, lahko ročaj obrnete za ročno upravljanje. Ko ključa ne uporabljate, ga za lažjo uporabo postavite v objemko ključa.

• Indikator: Indikator je nameščen na sredinski osi za opazovanje položaja ventila. Objektiv ima obliko konveksnega zrcala, ki preprečuje nabiranje vode in omogoča bolj priročno opazovanje.

• Tesnjenje: Dobro tesnjenje, standardna stopnja zaščite je IP67.

• Končno stikalo: mehansko in elektronsko dvojno mejno stikalo. Mehanski mejni vijak je nastavljiv, varen in zanesljiv; elektronsko končno stikalo krmili odmični mehanizem, preprost mehanizem za prilagajanje pa lahko natančno in priročno nastavi položaj, ne da bi nanj vplivalo prekomerno ročno kolo.

• Samo{0}}zaklepanje: natančen polžasti mehanizem lahko učinkovito prenaša velik navor z visoko učinkovitostjo, nizkim hrupom (največ. 50 dB) in dolgo življenjsko dobo. Ima funkcijo samo-zaklepanja, ki preprečuje preobrat, del menjalnika pa je stabilen in zanesljiv, brez potrebe po dolivanju goriva.

STRUKTURA IZDELKA

Product Structure

1. Majhna prostornina

Obseg je le 35% podobnih izdelkov.

2. Večkratna zaščita

Električni limit, mehanski limit, zaščita pred pregrevanjem, zaščita pred razvlaževanjem.

3. Natančna in obrabno{1}}odporna polžasta oprema

Polžasto orodje in polž sta popolnoma združena in harmonično povezana. Integracija izhoda polžastega gonila učinkovito zmanjša priključno vrzel in močno izboljša natančnost prenosa.

4. Motor

Prestal je preizkus vzdržljive napetosti AC1500V, visoko izoliran motor razreda H-, ki zagotavlja varnost ohišja in proizvodnje. Ročaja za ročno upravljanje ni enostavno izgubiti. Namestite objemko ročaja na mehanski omejevalni vijak, da zmanjšate verjetnost izgube imbus ključa na polju.

5. Priključna plošča

Montažna plošča ISO5211 je bolj standardna in preprostejša za priključitev na ventil. Montaža z ventilom je bolj priročna in zanesljiva. Steblo ventila je neposredno vstavljeno v polžasto gonilo znotraj aktuatorja, zaradi česar je krak sile med ventilom in izhodno gredjo krajši, izhodna sila pa bolj stabilna.

6. Indikator položaja

Z uporabo -tehnologije sintranja steklenih leč visoke trdnosti je zaslonsko okno lepše in bolj gladko.

7. Zaščita školjke

Stopnja zaščite IP67, ki rešuje trdovratne težave nizke stopnje zaščite in slabega delovanja tradicionalnih izdelkov, -odpornih proti eksploziji.

PARAMETRI IN FUNKCIJE

Stopnja zaščite	Standardni IP65/IP67 Posebni IP68
Napajanje	Tri-fazni AC380V---460V 50/60Hz Enofazni: AC110V-AC220V DC24V AC24V 50/60Hz
Motor	Indukcijski motor s kletko
Kabelski vhod	Standardna konfiguracija: 1xM18 Eksplozijski-odporen 2-eksplozijsko varen čep M20*15 (bo vgrajen) Pri uporabi mora uporabnik namestiti ustrezno protieksplozijsko{0}}zaščitno kabelsko spojko glede na izbrani kabel.
Končna stikala	2X (odprto)/(zaprto) SPDT, 250 V AC10A
Pomožno končno stikalo	2X (Odprto)/( Zaprto) SPDT, 250V AC10A
Zaščita pred zastoji	Vgrajena-zaščita pred pregrevanjem
Potovalni kot	90 stopinj
Indikator položaja	Neprekinjen mehanski indikator s puščico
Samozaklepanje	Zagotovljeno z dvojnim polžastim zobnikom (brez zavore)
Mehanska meja	2 zunanja nastavitvena vijaka
Temperatura okolja	Standard: -20-+60 stopnja Izbirni nizkotemperaturni tip: -60+70 stopinj (vgrajen-ogrevalni razvlaževalec 7–10 W 110V /220VAC)
Vlažnost okolja	90 % RH največ (brez-kondenzacije)
Stopnja-odpornosti proti eksploziji	Exd IICT4 IECEx ATEx certifikat po meri na voljo

TEHNIČNI PARAMETRI IN DIMENZIJE

FRY05 FRY10/16

FRY05/10/16 Connection Dimensions

Napetost Učinkovitost	DC24V	AC24V	AC110V	AC220V	AC380V
Moč motorja	13W	15W	15W	15W	15W
Nazivni tok	1.28A	1.05A	0.24A	0.15A	0.07A
Izhodni navor	20NM/50NM	50 NM	50 NM	50 NM	50 NM
Čas potovanja	5S/8S	26S	26S	26S	26S
Kot vrtenja	0 stopinj -90 stopinj ±5 stopinj	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5
Krmilno vezje	Vrsta vklopa-izklopa/vrsta pasivnega kontakta/vrsta signala za odpiranje/tip inteligentne modulacije
Skupna teža	3 kg
Izolacijska upornost	100MΩ/250VDC		100MΩ/500VDC
Stopnja vzdržljive napetosti	500VAC/1min	500VAC/1min	1500VAC/1min	1500VAC/1min	1800VAC/1min
Stopnja zaščite	IP67
Smer namestitve	Namestitev pod katerimkoli kotom
Električni vmesnik	PG13.5 najlonski vodotesni kabelski konektor
Temperatura okolja	-30 stopinj -+60 stopinj

Napetost Učinkovitost	DC24V	AC24V	AC110V	AC220V	AC380V
Moč motorja	25W	30W	30W	30W	30W
Nazivni tok	2.03A	2.12A	0.57A	0.30A	0.10A
Izhodni navor	100 NM	100 NM/160 NM
Čas potovanja	10S/20S	30S/60S
Kot vrtenja	0 stopinj -90 stopinj ±5 stopinj	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5
Krmilno vezje	Vrsta vklopa-izklopa/vrsta pasivnega kontakta/vrsta signala za odpiranje/tip inteligentne modulacije
Skupna teža	4 kg
Izolacijska upornost	100MΩ/250VDC		100MΩ/500VDC
Stopnja vzdržljive napetosti	500VAC/1min	500VAC/1min	1500VAC/1min	1500VAC/1min	1800VAC/1min
Stopnja zaščite	IP67
Smer namestitve	Namestitev pod katerimkoli kotom
Električni vmesnik	PG13.5 najlonski vodotesni kabelski konektor
Temperatura okolja	-30 stopinj -+60 stopinj

25/50 100/200 FRY

FRY25/50/100/200 Connection Dimensions

Napetost Učinkovitost	DC24V	AC220V		AC380V	DC24V	AC220V	AC380V
Moč motorja	50W	60W		40W	70W	90W	90W
Nazivni tok	3.57A	0.80A		0.29A	5.1A	1.00A	0.35A
Izhodni navor	250 NM	250 NM		250 NM	500 NM	500 NM	500 NM
Čas potovanja	30S
Kot vrtenja	0 stopinj -90 stopinj ±5 stopinj	0 stopinj -90 stopinj ±5		0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5
Krmilno vezje	Vrsta vklopa-izklopa/vrsta pasivnega kontakta/vrsta signala za odpiranje/tip inteligentne modulacije
Skupna teža	6,8 kg		6,8 kg	6,8 kg	8 kg	8 kg	8 kg
Izolacijska upornost	DC24:100MΩ/250VDC AC220/AC380:100MΩ/500VDC
Stopnja vzdržljive napetosti	DC24:500VAC/1min AC220:1500VAC/1min AC380:1800VAC/1min
Stopnja zaščite	IP67
Smer namestitve	Namestitev pod katerimkoli kotom
Električni vmesnik	PG13.5 najlonski vodotesni priključek za kabel
Temperatura okolja	-30 stopinj -+60 stopinj

Napetost Učinkovitost	AC220V	AC380V	AC220V	AC380V
Moč motorja	120W	90W	140W	90W
Nazivni tok	1.20A	0.44A	1.20A	0.48A
Izhodni navor	1000 NM	1000 NM	2000 NM	2000 NM
Čas potovanja	60S	60S	100S	100S
Kot vrtenja	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5	0 stopinj -90 stopinj ±5
Krmilno vezje	Tip vklopa-izklopa/vrsta pasivnega kontakta/vrsta signala za odpiranje/tip inteligentne modulacije
Skupna teža	12 kg
Izolacijska upornost	AC220/AC380: 100 MΩ/500 VDC
Stopnja vzdržljive napetosti	AC380:1800VAC/1min
Stopnja zaščite	IP67
Smer namestitve	Namestitev pod katerimkoli kotom
Električni vmesnik	PG13.5 najlonski vodotesni priključek za kabel
Temperatura okolja	-30 stopinj -+60 stopinj
