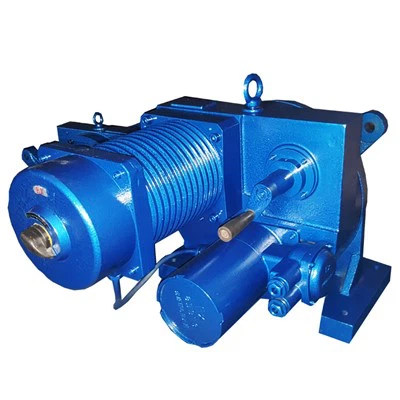

Električni aktuator

Inteligentni neinvazivni električni aktuatorji ventilov se pogosto uporabljajo v sistemih za nadzor cevovodov na različnih industrijskih področjih. Njegove zmogljive nadzorne funkcije, zanesljivo delovno zmogljivost, jasen vmesnik človek-stroj, preproste nastavitvene postopke, neinvazivne metode odpravljanja napak in druge prednosti so prepoznali uporabniki. Inteligentni električni aktuatorji ventilov, zlasti specifikacije majhnega in srednjega navora, v celoti izkazujejo svoje prednosti in postanejo prva izbira za krmiljenje električnih ventilov.

Na podlagi zrele tehnologije naše podjetje dodatno optimizira zasnovo in krepi nadzor kakovosti ključnih proizvodnih procesov in podpornih komponent izdelkov v skladu z določbami standarda GB/T28270-2012 "Inteligentni električni ventilski aktuatorji" in značilnostmi električnih ventilov v moji državi, sklicujoč se na ustrezne določbe GB/T24923-2010 "Tehnični pogoji za običajne električne pogone ventilov"

Serija QT je električna naprava z delnim vrtenjem, ki se uporablja za krmiljenje dušilnih ventilov, krogelnih ventilov, zapornih ventilov in drugih ventilov, ki se vrtijo za 90 stopinj, in podobnih mehanizmov. Ognjevarni izdelki so skladni z GB36.1-2010 "Eksplozivne atmosfere, 1. del: Splošne zahteve za Oprema" in B36.2-2010 "Eksplozivne atmosfere 2. del: Oprema, zaščitena z ognjevarnimi ohišji"d"

Glavne značilnosti

Nevsiljiva struktura:

Za nastavitev kontrolnih parametrov izdelka in odpravljanje napak v električnem ventilu ni treba odpreti pokrova krmilne omarice, s čimer se izognete poškodbam notranjih komponent zaradi nepravilne uporabe, hkrati pa zagotovite dobro zaščito celotnega stroja na prostem.

Inteligentni nadzor:

Ima samodejno zaznavanje in diagnozo napak pri delovanju, brez izgube položaja ventila v stanju izklopa, samodejno korekcijo zaporedja faz in zaščito pred fazo bloka, zaščito pred pregrevanjem motorja in zaščito pred takojšnjim obratom, funkcijo standardne konfiguracije in funkcijo vrtenja.

Senzor položaja:

Uporabljeni kodirnik ima visoko ločljivost meritev in stabilno delovanje. Natančna meritev in kalibracija delovnega položaja vrtenja izhodne gredi. Upoštevajte standardne določbe o odstopanju ponavljanja položaja Manjše ali enako ± 1 stopinji.

Infrardeči daljinski upravljalnik:

uporablja se za nastavitev delovnih parametrov izdelka in delovanje na kraju samem ter poizvedovanje signalov napak.

Magnetno stikalo:

uporablja se za pretvorbo na kraju samem in daljinsko upravljanje, krmiljenje stikala na vratih, nastavitev parametrov in druge operacije. Je nepredirljiva mehanska struktura Hallovega elementa v stroju za sprožitev magnetne linije.

Poseben motor:

Skladen je z ustreznimi nacionalnimi predpisi, je primeren za značilnosti obremenitve ventila, ima stabilne elektromagnetne parametre in ima vgrajene elemente za nadzor temperature, ki lahko uresničijo različne zahteve glede krmiljenja celotnega stroja.

Mehanizem navora:

Nadzor navora je stabilen, natančnost ponavljanja pa je višja od standardnih zahtev, kar lahko v celoti izpolni nadzor navora in zaščito pred preobremenitvijo ventila. Izpolnjuje standardne zahteve glede odstopanja ponavljanja navora manj kot ali enako 10 %.

LCD zaslon:

Vmesnik človek-stroj izdelka sprejme zaslon LCD, ki ima značilnosti visoke ločljivosti, visoke svetlosti, visokega kontrasta in visoke zanesljivosti. Lahko prikaže menije in opazuje informacije, kot sta položaj giba in stanje navora v realnem času. Lahko prejema navodila od infrardečega daljinskega upravljalnika.

Glavna krmilna enota:

Sestavljen je iz komponent, kot sta mikroprocesor in izjemno veliko integrirano vezje, z odličnim dizajnom in proizvodnim procesom ter je strojna oprema za uresničitev različnih nadzornih funkcij izdelka

Mehanski menjalni par:

Struktura je preprosta in zanesljiva, učinkovitost prenosa je visoka, hrup pa nizek. Natančnost obdelave polža iz legiranega konstrukcijskega jekla in polžastega kolesa iz bakrene zlitine je visoka, postopek toplotne obdelave je napreden, nosilnost in življenjska doba pa izpolnjujeta standardne zahteve

Izhodna gred:

Sprejema obliko utornega spoja, ki močno olajša odpravljanje napak ventila.

Ročno/električno preklapljanje in ročni mehanizem:

Polavtomatska električna prioriteta, stabilno in zanesljivo delovanje.

Tesnilna struktura in priključna plošča:

Kabelska votlina izdelka ima dvojno tesnilno strukturo, ki lahko zagotovi tesnjenje električne krmilne votline med ožičenjem na kraju samem. Priključna plošča ima razumno strukturo, ima dovolj priključnih blokov in ima dovolj prostora za ožičenje znotraj votline za ožičenje, kar je primerno za postopke ožičenja na kraju samem.

Glavni tehnični podatki

Napajanje: konvencionalno trifazno 380V (50Hz) enofazno 220V (50Hz)

Posebna trifazna 415V (50Hz, 60Hz) 440V (60Hz, 60Hz)

Temperatura okolja: -20C-+50C.

Relativna vlažnost okolja: ne več kot 90% (25C).

Nadmorska višina: ne več kot 1000 m

Stopnja zaščite: IP67.

Raven eksplozijske zaščite: eksplozijsko varni izdelki so d II BT4, uporabljajo se v tovarnah, primerni za eksplozivne mešanice plinov v okolju skupin IIA, IIB in T1-T4.

Delovna dolžnost: krajši delovni čas, nazivni čas je 10 min.

Zahteve glede delovnih pogojev: delovni pogoji brez močnih vibracij.

Povezava z ventilom

Priključek stebla ventila

Priključek stebla ventila, ki ga uporabnikom zagotavlja pogon, je povezan z izhodno gredjo z evolventnim zatičem.

① Odstranite utorni konektor in obdelajte luknjo in utor za ključ konektorja stebla ventila glede na premer gredi in velikost ključa stebla ventila.

② Namestite obdelan konektor stebla ventila v izhodno gred v skladu s smerjo utora za regulacijsko steblo. Če ni primeren, lahko premaknete en zob vzdolž oboda, da natančno prilagodite kot.
