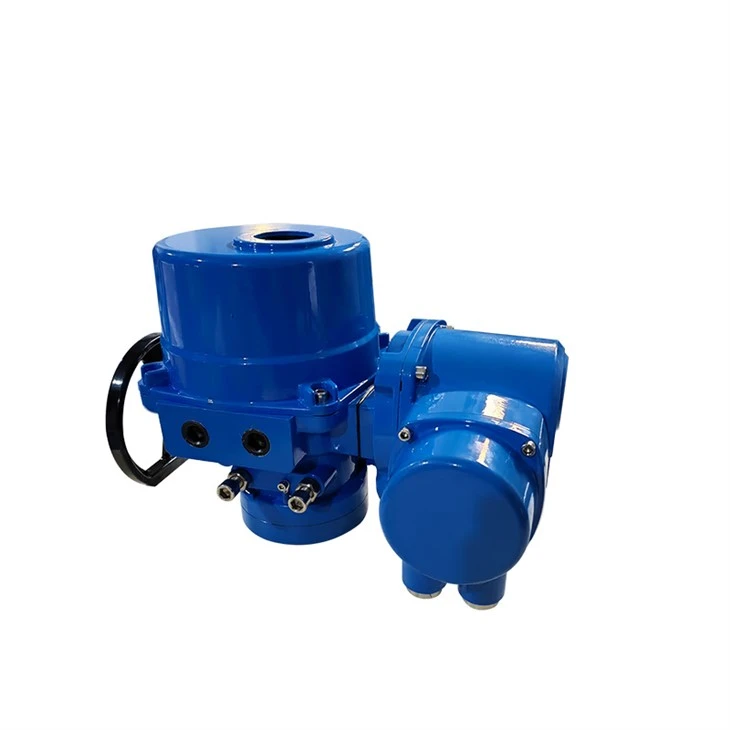

električni aktuator
Inteligentni električni aktuator QT je izdelek, ki ga je razvilo naše podjetje. Lahko sprejema stikalne signale (pasivni suhi kontakt, aktivni 24V, aktivni 220V, preklopni in držalni) ali analogne signale (DC4~20mA, 0~10V itd.) iz sistema DCS in se lahko poganjajo neposredno ali poganjajo kontaktorji ali polprevodniški releji. Oddaja povratni tok DC4~20mA in štiri relejske kontakte (odprt položaj, zaprt položaj, daljinsko upravljanje, alarm za napako). Komponenta vključuje servo krmilno enoto, LCD zaslonsko enoto, gumb za upravljanje in druge enote. Ta izdelek je enostaven za uporabo in ima popolne zaščitne funkcije. Primeren je za krmiljenje loput, krogelnih ventilov, vtičnih ventilov in drugih ventilov, ki se vrtijo za 90 stopinj. Je majhen, majhen in ima značilnosti visoke učinkovitosti, visoke zanesljivosti, visoke zaščitne zmogljivosti, nizkega hrupa itd. Lahko ga upravljate na mestu in na daljavo. Široko se uporablja v naftni, kemični industriji, proizvodnji električne energije, čiščenju vode in drugih industrijah.
funkcije
1. Školjka
Ohišje je izdelano iz trde aluminijeve zlitine, eloksiranega in prašno prevlečenega s poliestrom, z močno odpornostjo proti koroziji, zaščitnim razredom IP67 in na voljo je tip, odporen proti eksploziji.
2. Motor
Motor je popolnoma zaprt motor z veveričjo kletko z majhno velikostjo, velikim navorom, majhno vztrajnostno silo, izolacijskim razredom F in vgrajenim stikalom za zaščito pred pregrevanjem, ki preprečuje pregrevanje in poškodbe motorja.
3. Omejitev potovanja
Mehanska in elektronska dvojna omejitev. Mehanski mejni vijak je nastavljiv, varen in zanesljiv; elektronsko končno stikalo krmili odmični mehanizem, preprost mehanizem za prilagajanje pa lahko natančno in priročno nastavi položaj brez podpore baterije.
4. Senzor hoda
Uporablja visoko natančen prevodni plastični potenciometer, ki lahko natančno zazna trenutni položaj ventila, ima visoko neodvisno linearnost, dolgo življenjsko dobo in ne potrebuje baterijske podpore.
5. Krmilnik navora
Lahko realizira zaščito pred prevelikim navorom in sprejme mehanski krmilnik navora, ki je varen in zanesljiv. Modeli z izhodnim navorom 30 kg.m in več so opremljeni z mejnim stikalom navora
6. Prenosni mehanizem
Natančen mehanizem z dvojnim polžastim zobnikom lahko učinkovito prenaša velik navor z visoko učinkovitostjo, nizkim hrupom (največ 50 decibelov), dolgo življenjsko dobo, funkcijo samozaklepanja za preprečevanje vzvratnega vrtenja, stabilen in zanesljiv prenosni del in je v celoti napolnjen z visoko učinkovitostjo mastjo v tovarni, zato ni potrebno dolivanje goriva.
7. Ročni deli
Zasnova ročnega kolesa zagotavlja varnost, zanesljivost, prihranek dela in majhnost. Ko je napajanje izklopljeno, lahko ročaj sklopke upravljate ročno. Ko je napajanje vklopljeno, se sklopka samodejno ponastavi. (Opomba: Ko motor ni pod napetostjo, bo električni aktuator ostal v trajnem ročnem stanju).
8. Indikator odpiranja
Namestitev na središčno os omogoča opazovanje položaja ventila. Ogledalo ima obliko konveksne leče, ki ne nabira vode in je bolj priročno za opazovanje.
9. Sušilnik
Uporablja se za nadzor temperature, preprečuje kondenzacijo vlage v aktuatorju zaradi temperaturnih in vremenskih sprememb ter ohranja suhe notranje električne komponente.
10. Vijaki proti padcu
Pri odstranjevanju zunanje lupine so vijaki pritrjeni na lupino in ne bodo odpadli. Vsi zunanji vijaki so iz nerjavečega jekla.
11. Namestitev
Spodnje vgradne mere ustrezajo mednarodnim standardom ISO5211. Pušo pogonske gredi je mogoče po potrebi odstraniti in obdelati ter ima močno prilagodljivost. Namestite ga lahko navpično ali vodoravno.
tehnični podatki
Ta izdelek je v skladu s GB/T8528-97 "Tehničnimi zahtevami za običajni električni pogon ventila".
Na voljo sta dve vrsti napajanja: 220V enofazni in 380V trifazni (uporabnik lahko izbira).
Izdelek je zunanjega tipa in njegova stopnja zaščite je IP67.
Temperatura okolja: -30C~70C.
Nadmorska višina ne več kot 1000 m
Relativna vlažnost okolice ni višja od 90% (25 stopinj)
Delovno okolje ne vsebuje visoko korozivnih medijev.
Ne uporabljajte v okoljih z eksplozivno mešanico plinov.
Izdelek je sistem za kratkotrajno delovanje z ocenjenim delovnim časom 10 minut.
Brez močnih vibracij.

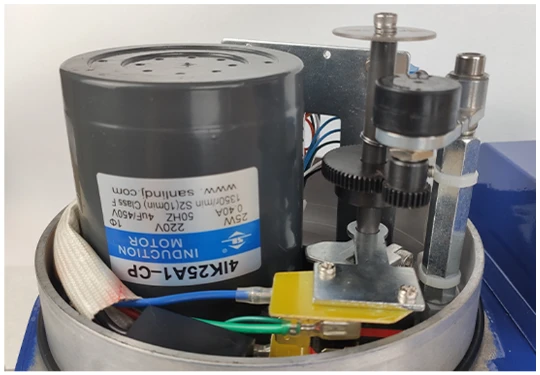

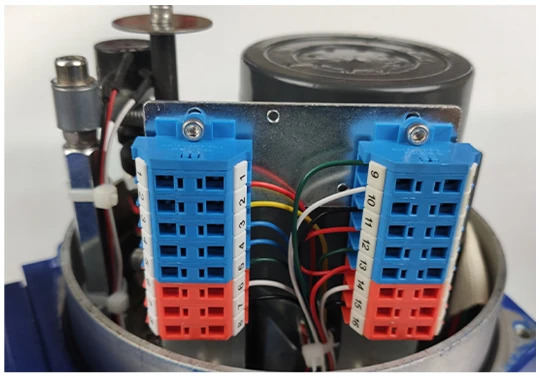

Notranja struktura

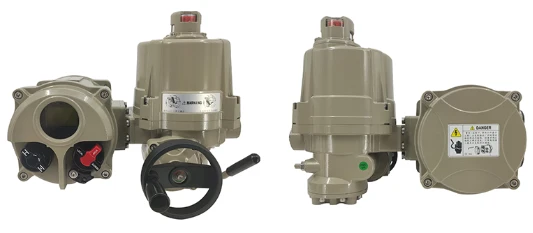

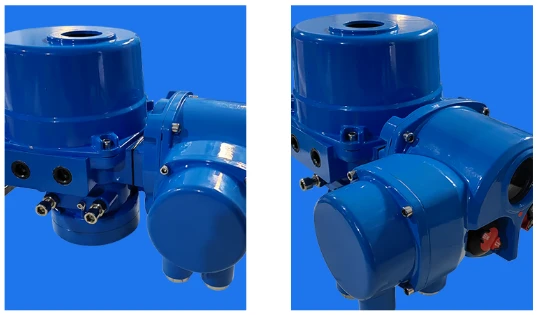

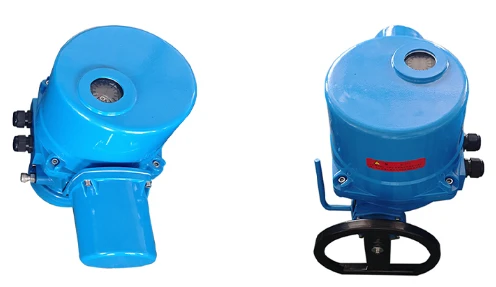

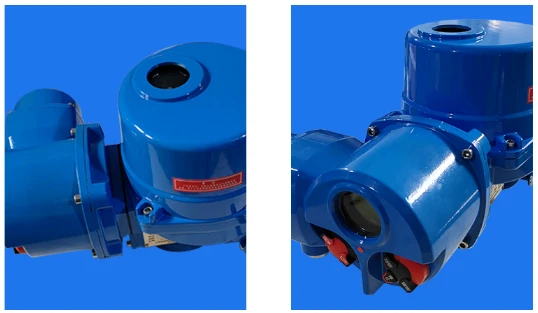

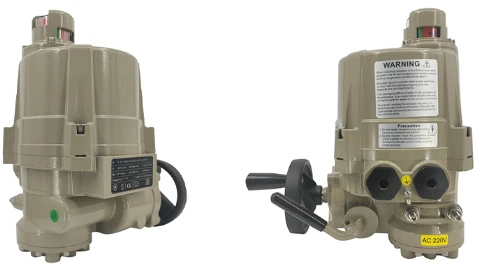

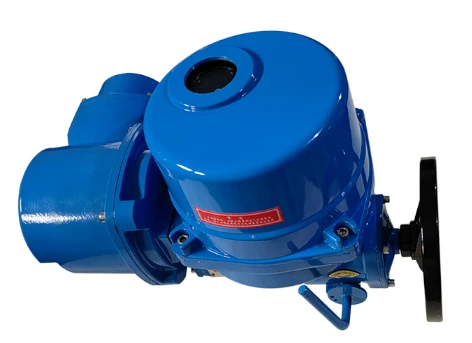

Prikaz izdelka

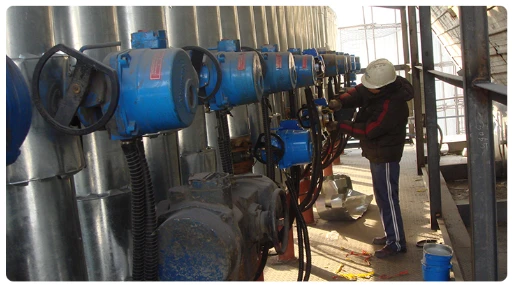

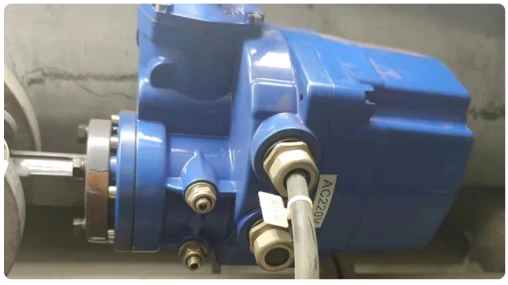

aplikacije
