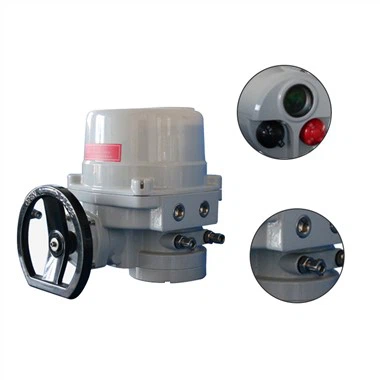

Električni aktuator SD
SD Quarter - Električni aktuatorji Turn so primerni za metuljeve ventile, kroglične ventile, blažilne metulje, vtičnice itd., Ki so potrebni za 90 stopinj.
Te aktuatorje so predstavljene s kompaktno strukturo, majhnim volumnom, čudovitim videzom, stabilnimi zmogljivostmi, visoki učinkovitosti, visoki zanesljivosti, visoki zaščitni sposobnosti in tako naprej. Obiranje na mestu in daljinsko upravljanje je mogoče izvesti. Tako so bili uporabljeni v naftni in kemični industriji, elektrarni, čistili z vodo in papirju - industriji.
Prednosti
Funkcije izdelka
• Kompaktna in robustna konstrukcija, lahka.
• Širok razpon variacije navora (četrtina - zavoj: 100-3000nm).
• Trdo anodizirano aluminijasto ohišje znotraj in zunaj z zunanjim visokotemperaturnim barvam za uporabo proti hudemu industrijskemu okolju.
• Ohišje uporablja radialna tesnila in o - obroče, ki zagotavljajo zaščito za vodoodpornim IP67 in neobvezno Watertry LP68.
• LSO5211 Standard.
• Samodejno prepozna in popravlja faze. Samodejna zaščita faznih okvar ščiti varnost opreme.
• Zanesljiv mehanski sistem zaznavanja navora, ki zagotavlja varno delovanje v stanju preobremenitve.
• Okno in indikator velike velikosti zagotavljata boljšo indikacijo položaja od daleč.
• Število možnosti lokalnega nadzora nad položajem za enostavno zagon in delovanje na terenu.
• Digitalizirane kontrolne komponente.
Struktura izdelka
1 [Lokalno delovanje]
Selektivno stikalo "Remote" - "Stop" "Lokalno" nameščeno na lokalni operacijski napravi se lahko uporabi za nastavitev oddaljenega delovanja (daljinsko upravljanje) ali lokalno delovanje (lokalni nadzor) ali način zaustavitve.
2 [LCD vmesnik]
Vmesnik LCD je zasnovan v smislu vizualnih in operativnih navad uporabnikov in prikazuje navor, odpiranje ventila, nastavitev nastavitev in napake v obliki besedila in grafa.
3 [[Over - funkcija zaščite navora]
Izdelek uporablja strokovno zasnovan sistem za merjenje navora, da bi zagotovil zaščito pred preobremenitvijo opreme. Uporabniki lahko pri zapiranju in odpiranju v smislu posebnih pogojev nastavijo zaščitne vrednosti za nad - navor. Ko dejanski navor, ki ga nosi aktuator, doseže ali presega uveljavljeno zaščitno vrednost, bo aktuator takoj ustavil motor in oddajal alarm za napako.
4 [Funkcija integracije sistema]
Uporaba nekaj elektronskih komponent in izogibanje zapletenim ožičenjem izboljša zanesljivost elektronskega nadzora električnih aktuatorjev.
5 [Absolutna tehnologija kodiranja]
Motor, ki se uporablja v aktuatorju, je poseben motor z visokim začetnim navorom, nizko rotacijsko vztrajnostjo, majhnim začetnim tokom in dobrimi servo lastnostmi. Motor je dovoljeno, da se pogosto zažene, običajno 1.200 krat na uro.
6 [Motor]
Ročno/električno reverzijski ročaj lahko kadar koli varno upravljate. Hkrati s pritiskom ročaja s pravilno silo počasi obrnite ročno kolo, da se poganja notranja sklopka. Sklopko lahko samodejno ločimo, ko je električni motor vklopljen in je zaklenjen.
7 [Ročno delovanje]
Ročno/električno reverzijski ročaj lahko kadar koli varno upravljate. Hkrati s pritiskom ročaja s pravilno silo počasi obrnite ročno kolo, da se poganja notranja sklopka. Sklopko lahko samodejno ločimo, ko je električni motor vklopljen in je zaklenjen.
8 [Zaščita faznega zaporedja]
Z uporabo tehnologije fazne sinhronizacije uporabnikom ni treba upoštevati faznega zaporedja treh - faznega izmeničnega toka pri namestitvi žične povezave aktuatorja. LT lahko zagotovi pravilno zaporedje faz napajanja za tri - fazni električni motor in omogoči dejavniku, da med postopkom delovanja ves čas posluje v smislu ukazov.
9 self - Diagnoza in alarm za napake
Električni in nadzor
Metode nadzora
Lokalni nadzor: delovanje gumbov, infrardeča operacija nastavitve
DC
Daljinski preklopni nadzor: pasivni suhi stik, DC24V
Oddaljeni analogni nadzor: DC4-20MA
ESD nadzor
Vmesni nadzor delovanja
Dva - nadzor žice
FCS (Fieldbus Control System)
Funkcija nadzora avtobusa:
Komunikacijski modul sprejme neodvisno strukturo, ki je združena na glavnem odboru, da bi zadovoljila potrebe različnih komunikacijskih medijev in različnih komunikacijskih protokolskih sistemov. Trenutno podprti komunikacijski protokoli vključujejo Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (neobvezno).
Infrardeča funkcija daljinskega upravljalnika:
Aktuator uporablja napredno infrardečo tehnologijo daljinskega upravljalnika, ki omogoča človeški - dialog stroj s pomočjo zaprtega okna dialoga, ne da bi odprl pokrov aktuatorja. Tudi v nevarnih situacijah lahko intrinzično varen daljinski upravljalnik varno izvaja nastavitev parametrov in oddaljeno delovanje pogona.
Natančno merjenje in zaščita navora
Profesionalno zasnovan sistem za merjenje navora za zagotovitev zaščite pred preobremenitvijo aktuatorja in resničnega - Časovno spremljanje sprememb navora ventila:
(Standardna konfiguracija) Mehansko merjenje navora: Tradicionalni mehanizem za sprožitev mehaničnega navora ima prednosti zrelosti, stabilnosti in zanesljivosti. Optimizirali in nadgradili smo ga na podlagi prvotnega navora, zaradi česar je naprava navora bolj občutljiva in njegovo življenjsko dobo se je močno izboljšalo.
(Izbirno) Elektronsko merjenje navora: z zaznavanjem resničnega - časovnega toka, napetosti in magnetnega toka motorja ter delom z mikrokontrolerjem za celovite izračune dobimo natančen izhodni navor in se doseže neprekinjeno merjenje; Ta sistem ni treba upoštevati mehanske obrabe, kar izboljša zanesljivost sistema.
Meritve in zaščita motorja
Pregrevanje: Ko temperatura motorja presega nastavljeno vrednost zaščite pred pregretjem, je motor prepovedano izvajati in prikaže se sporočilo o pregrevanju motorja. Preobremenitev in kratek krog: vezje je zasnovano z ADI -jevim pretvornikom natančne napetosti, da se izpolnjuje natančno merjenje širokega razpona tokovnih sprememb; Preobremenitvena proti - zakasnitvene značilnosti in kratka - zaščita vezja ustreza ustreznim standardom.
Takojšnja povratna zaščita: Uporaba trenutne tehnologije za nadzor povratnega zakasnitve, ko aktuator med delovanjem prejme povratni operacijski signal, se krmilni sistem najprej izklopi in nato po zamudi izvede obratno dejanje, da prepreči poškodbe mehanskih delov prenosa.
Elektronska zavora: modulacijski električni aktuator zagotavlja, da se ventil ustavi na položaju nastavljenega ventila skozi nastavitev mrtve cone in elektronsko zavoro.
Rezervni deli izdelka
Terenske aplikacije
Standardne specifikacije
|
Zaščitna ocena |
Standard IP67 Special IP68 |
|
Napajanje |
Tri - faza AC380V - --460V 50/60Hz Enofaza: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Delovni cikel (ON - izklopljen) |
S2-15min |
|
Delovni cikel (moduliranje) |
S4-25% |
|
Metode nadzora |
Lokalni nadzor/DCS/FCS (Fieldbus Control System) |
|
Zaščita motorja |
Pregrevanje/preobremenitev in kratko vezje/trenutna zaščita za vzvratno/elektronsko zaščito zavor |
|
Zaščita navora |
Mehanska zaščita navora/elektronskega navora |
|
Zaščita marmelade |
Zgradite - pri pregrevanju zaščite |
|
Potovalni kot |
90 stopinj |
|
Vrnitev razlika |
Manj kot 1% |
|
Osnovna omejitev napak |
±1% |
|
Nastavitev mrtve cone |
Manj kot 1% |
|
Temperatura okolice |
Standard: -20-+60 stopnja neobvezna: -40-+70 |
|
Vlažnost okolice |
95%rh max (non - kondenzacija) |
|
Eksplozija - dokazna ocena |
Exdiibt4 iecex atex po meri lahko zagotovite |
|
Funkcije |
LCD kitajsko / angleško prikazno okno in lokalno delovanje Prepoznavanje zaporedja samo faze in zaščita faznega odklopa Infrardeča nastavitev in nadzor Napaka self - tehnologija diagnoze Modbus, Profibus DP, Hart |
|
Signal |
O: Oddaljeni pasivni suhi stik, signalni kratek impulz (palček). B: Oddaljeni pasivni suhi stik, signalni dolg impulz (zadrži). C: Aktivni signal DC24V. D: Aktivni signal AC220V. E: Oddaljeni signal DC4-20MA. |
|
Povratni signal |
O: Odprite, zaprite, zaustavite signale (pasivni suhi stik). B: signal napake (pasivni suhi stik). C: Signal položaja ventila (DC4-20MA, DC1-5V, DC0-10V) D: daljinski upravljalni signal (pasivni suhi stik) |
Tehnični parametri
|
Model |
Izhod navor (NM) |
Potovati čas (s) |
Neposredno nameščen |
Stopala nameščen |
Moč oskrba |
Ocenjeno moč (KW) |
Ocenjeno tok (A) |
Začetek tok (A) |
Teža (Kg) |
|
|
Prirobnica |
Gred luknja premer (mm) |
Sferično tečaj model |
||||||||
|
Fryoa-10 |
100 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.2 |
1 |
18 |
|
Fryoa-15 |
150 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.4 |
2 |
18 |
|
Fryas-25 |
250 |
30 |
F10 |
φ28 |
SQJ-25 |
K/F |
0.065 |
0.5 |
2.5 |
26 |
|
Frybs-60 |
600 |
30 |
F14 |
φ35 |
SQJ-60 |
K/F |
0.16 |
0.6 |
3 |
45 |
|
Frya+RS100 |
1000 |
30 |
F12 |
φ45 |
SQJ-100 |
K/F |
0.25 |
0.7 |
3.5 |
53 |
|
Fryb+RS160 |
1600 |
30 |
F14 |
φ60 |
SQJ-160 |
K/F |
0.4 |
1.5 |
7.5 |
108 |
|
40 |
K/F |
0.25 |
0.7 |
3.5 |
108 |
|||||
|
Fryb+RS250 |
2500 |
30 |
F16 |
φ70 |
SQJ-250 |
K/F |
0.65 |
2.6 |
13 |
135 |
|
30 |
K/F |
0.4 |
1.1 |
5.5 |
135 |
|||||
|
Fryb+RS400 |
4000 |
28 |
F16 |
φ70 |
SQJ-400 |
K/F |
1 |
3.5 |
17.5 |
150 |
|
40 |
K/F |
0.65 |
2.6 |
13 |
150 |
|||||
|
65 |
K/F |
0.4 |
1.1 |
5.5 |
150 |
|||||
|
Fryb+RS600 |
6000 |
40 |
F16 |
φ75 |
SQJ-600 |
K/F |
1 |
3.5 |
17.5 |
160 |
|
65 |
K/F |
0.65 |
2.6 |
13 |
160 |
|||||
|
105 |
K/F |
0.4 |
1.1 |
5.5 |
160 |
|||||
|
Fryb+RS800 |
8000 |
105 |
F25 |
φ75 |
SQJ-800 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+RS1000 |
10000 |
130 |
F25 |
φ85 |
SQJ-1000 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+RS1200 |
12000 |
130 |
F25 |
φ105 |
SQJ-1200 |
F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+RS1600 |
16000 |
130 |
F25 |
φ105 |
SQJ-1600 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+RS2000 |
20000 |
150 |
F25 |
φ105 |
SQJ-2000 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+RS2600 |
26000 |
150 |
F25 |
φ105 |
SQJ-2600 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+RS3000 |
30000 |
150 |
F25 |
φ105 |
SQJ-3000 |
F |
2 |
2.6 |
13 |
260 |
Dimenzije povezave
Kot - 25, električni aktuator BS-60 stopala
|
Model |
A1 |
A2 |
A3 |
A4 |
A5 |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
H3 |
H4 |
D1 |
4-d2 |
|
Fryas-25 |
170 |
200 |
125 |
165 |
14 |
100 |
100 |
22 |
79 |
69 |
351 |
495 |
248 |
211 |
18 |
4-14 |
|
Frybs-60 |
240 |
280 |
150 |
180 |
18 |
134 |
160 |
25 |
89 |
64 |
430 |
581 |
262 |
228 |
20 |
4-17 |
AS-25, BS-60 Direct Motted Električni aktuator
|
Model |
A |
B |
C |
D1-F |
D2 |
4-D3 |
K |
D4 |
D5 |
H |
|
Fryas-25 |
493 |
284 |
325 |
φ28-gloda 40 |
102 |
4-10 |
8 |
70 |
125 |
3 |
|
Frybs-60 |
605 |
396 |
425 |
φ35-GEPT 70 |
140 |
4-16 |
10 |
100 |
210 |
4 |
B+RS Foot - Električni aktuator plošče
|
Model |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
C |
D1/D |
E |
F2 |
H1 |
H2 |
H3 |
ΦL1 |
ΦL2 |
|
Frya+RS100 |
240 |
280 |
150 |
190 |
12 |
120 |
170 |
200/250 |
28 |
68 |
450 |
510 |
380 |
20 |
17 |
|
Fryb+RS160 |
375 |
435 |
175 |
235 |
14 |
195 |
170 |
200/250 |
30 |
90 |
517 |
580 |
380 |
20 |
22 |
|
Fryb+RS250 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
600 |
380 |
30 |
22 |
|
Fryb+RS400 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
650 |
380 |
30 |
22 |
|
Fryb+RS600 |
480 |
540 |
260 |
320 |
16 |
200 |
267 |
350 |
36 |
128 |
700 |
650 |
380 |
36 |
22 |
|
Fryb+RS800 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+RS1000 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+RS1200 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+RS1600 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+RS2500 |
680 |
750 |
330 |
400 |
25 |
325 |
400 |
450 |
50 |
158 |
1230 |
650 |
380 |
50 |
32 |
|
Fryb+RS3000 |
820 |
900 |
370 |
450 |
25 |
360 |
425 |
500 |
50 |
140 |
1130 |
650 |
380 |
50 |
32 |
B+Rs neposredno nameščen električni aktuator
|
Model |
Prirobnica |
A |
B |
C |
D |
E Keyway |
Globina F |
φA1 |
φA2 |
φA3 |
M |
φA4 |
|
Frya+RS100 |
F12 |
265 |
408 |
275 |
520 |
14JS9 |
50 |
φ45E8 |
φ125 |
φ85 |
4xm12 |
160 |
|
Fryb+RS160 |
F14 |
290 |
372 |
361 |
612 |
18JS9 |
80 |
φ60E8 |
φ140 |
φ100 |
4xm16 |
175 |
|
Fryb+RS250 |
F16 |
395 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
Fryb+RS400 |
F16 |
440 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
Fryb+RS600 |
F16 |
340 |
750 |
360 |
600 |
20JS9 |
105 |
φ75E8 |
φ165 |
φ130 |
4xm20 |
200 |
|
Fryb+RS800 |
F25 |
395 |
750 |
400 |
600 |
20JS9 |
145 |
φ75E8 |
φ254 |
φ200 |
8xm16 |
300 |
