Predstavitev izdelka

Z več kot desetletnimi zrelimi izkušnjami inženiringa toplotnega nadzora v elektroenergetiki, v kombinaciji s potrebami domačega trga. ZRJ je uvedla, prebavila in absorbirala zasnovo in proizvodno tehnologijo različnih naprednih električnih aktuatorjev iz tujine. Na podlagi dejanske uporabe podobnih izdelkov je ZRJ naredila veliko ciljno usmerjenih izboljšav, uspešno lansirala novo generacijo inteligentnih integriranih električnih aktuatorjev, ki vključujejo tehnologijo krmiljenja vodila, tehnologijo absolutnega kodirnika, tehnologijo infrardečega daljinskega upravljanja, zaslon s tekočimi kristali, nadzor magnetnega stikala, brez odpiranja pokrova in druge najnovejše tehnologije samodejnega nadzora v enem pametnem izdelku. Inteligentni električni aktuatorji serije FRY so zagotovljeni z mednarodno napredno in zrelo tehnologijo, prvovrstno procesno opremo in popolnim servisnim sistemom. Dokazali uporabniki: napredne in zmogljive funkcije, stabilno in zanesljivo delovanje, varna in priročna uporaba, v celoti dosežena mednarodna napredna raven, je idealen nadomestek za uvožene električne aktuatorje, ki se pogosto uporabljajo v elektriki, nafti, papirju, kemikalijah, jeklu, cementu , Priprava vode in druga področja.

product-503-411

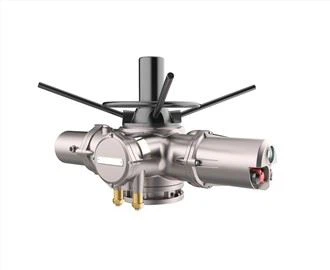

Inteligentni integrirani električni pogon:

◆ Stabilno in zanesljivo delovanje

◆ Popolnoma inteligenten, nevsiljiv koncept oblikovanja

◆ Inteligentne funkcije samopreverjanja, diagnoze in več zaščit

◆ Humaniziran, grafični kitajsko-angleški vmesnik za dialog človek-stroj

◆ Preprosta in enostavna izkušnja delovanja, v celoti uresničite odpravljanje napak brez

Glavni tehnični parametri

1. Notranja napaka: ±1%

2. Razlika v donosu: 1%

3.Mrtvo območje: 0.5% ~ 10% nastavljivo

4.Karakteristika sile dušenja: mrtev utrip

5. Stopnja zaščite: IP67 (IP68 neobvezno)

6. Temperatura okolja: -25 stopinj ~ +70 stopinj

7. Relativna vlažnost: <95% (brez kondenzacije)

8. Napajanje: 380Va.c(340V~440V), 50Hz/60Hz 3PH

Delovanje pogona je mogoče zagotoviti v primeru napake napetosti ±10% in napake frekvence ±5 Hz. Aktuator se lahko normalno zažene v primeru največjega padca napetosti 15 % in lahko teče kot normalna hitrost.

Komponente električnega aktuatorja

① Trdno ročno kolo lahko zagotovi zanesljivo ročno delovanje v sili v primeru izpada električne energije.

②Ročni/električni povratni ročaj je mogoče varno upravljati kadar koli. Hkrati s pritiskom na ročaj z ustrezno silo počasi obračajte ročno kolo, da poganjate notranjo sklopko. Sklopka se lahko samodejno loči, ko je električni motor vklopljen in zaklenjen.

③Profesionalno zasnovan sistem za merjenje uporabnega dela se uporablja kot sistem za merjenje izhodnega navora. Sistem je razvit iz poznane tehnologije merjenja električne energije, ki lahko pridobi natančne, ponovljive meritve navora, neodvisne od frekvence, napetosti in temperaturnih sprememb.

④LCD na nadzorni plošči lahko prikaže prehodno in zadnje stanje ter položaj ventila v kitajščini ali angleščini. Z intuitivno strukturo menija lahko zagotovi informacije o umerjanju in diagnozi, vključno s krivuljo navora, zapisom delovanja in napak, stanjem elektromotorja, lokalnimi informacijami, podatki o strojni opremi itd.

⑤Vrtljivi gumb "vklop"/"izklop" in vrtljivi gumb "lokalno"/"zaustavljeno"/"oddaljeno" s ključavnico uporabljata izolirano magnetno prenosno Hallovo napravo z ugodnim delovanjem tesnjenja in brez prerezne gredi. Medtem pa takšna zasnova odpravlja težave, ki jih lahko povzroči krhko reed stikalo, ki ga je enostavno pokvariti

⑥Ohišje iz visokokakovostne aluminijeve zlitine je izvrstno in priročno. Barvan je z zaščitnim materialom zaradi prilagajanja ekstremno neprijaznemu okolju, po potrebi pa se premaz lahko spremeni v druge vrste.

⑦Električni motor z nizko vztrajnostjo in visokim navorom omogoča, da motor hitro doseže najvišji navor po zagonu in skoraj ne pride do prekoračitve v obdobju brez razburjenja. Natančno temperaturno stikalo je vgrajeno v tuljavo elektromotorja, ki ščiti motor pred vplivom temperature okolja in ga ohranja znotraj največje temperaturne zmogljivosti. Medtem je gred motorja neodvisna od polža.

⑧ Zasnova z dvojnim tesnilom zagotavlja priključno omarico, ki je ločena od nadzorne sobe in popolnoma zatesnjena. Takšna zasnova lahko pomaga ločiti notranjo stran aktuatorja od zunanje, s čimer prepreči vstop vlage, prahu in škodljivih plinov v aktuator ter popolnoma zaščiti notranje komponente in dele.

⑨Mazljivi potisni ležaj, ki je zasnovan tako, da podaljša življenjsko dobo in olajša razstavljanje, lahko pomaga pri enostavni odstranitvi aktuatorja brez spreminjanja položaja ventila. Preprost in snemljiv tulec pogonske gredi je mogoče obdelati v smislu palice ventila, tako da se poveže z ventilom.

Model	Hitrost vrtenja (rpm)	Navor (Nm)	Napetost (V)	Faza (Ph)	Pogostost (Hz)	Moč (kW)	Nazivni tok (A)	Dolžnost	Utež (kg)
FRYQ18	18	136	380	3	50	0.37	3.3	S2 (15 min)	30
	24	108	380	3	50	0.37	3.3	S2 (15 min)	30
	36	72	380	3	50	0.37	3.3	S2 (15 min)	30
	48	54	380	3	50	0.37	3.3	S2 (15 min)	30
FRYQ25	18	400	380	3	50	1.1	5.8	S2 (15 min)	46
	24	400	380	3	50	1.1	5.8	S2 (15 min)	46
	36	298	380	3	50	1.1	5.8	S2 (15 min)	46
	48	244	380	3	50	1.1	5.8	S2 (15 min)	46
FRYQ35	18	610	380	3	50	1.5	9.5	S2 (15 min)	69
	24	610	380	3	50	1.5	9.5	S2 (15 min)	69
	36	542	380	3	50	1.5	9.5	S2 (15 min)	69
	48	474	380	3	50	1.5	9.5	S2 (15 min)	69
FRYQ40	18	1020	380	3	50	2.2	14.2	S2 (15 min)	190
	24	1020	380	3	50	2.2	14.2	S2 (15 min)	190
	36	845	380	3	50	2.2	14.2	S2 (15 min)	190
	48	680	380	3	50	2.2	14.2	S2 (15 min)	190
FRYQ70	18	1490	380	3	50	3	18.2	S2 (15 min)	200
	24	1490	380	3	50	3	18.2	S2 (15 min)	200
	36	1290	380	3	50	3	18.2	S2 (15 min)	200
	48	1020	380	3	50	3	18.2	S2 (15 min)	200
FRYQ90	18	2030	380	3	50	5.5	32	S2 (15 min)	200
	24	2030	380	3	50	5.5	32	S2 (15 min)	200
	36	1700	380	3	50	5.5	32	S2 (15 min)	200
	48	1355	380	3	50	7.5	32	S2 (15 min)	200
FRYQ95	18	3000	380	3	50	7.5	42	S2 (15 min)	200
FRYQ95	24	3000	380	3	50	7.5	42	S2 (15 min)	200

Serija večobratnih menjalnikov

Večobratni pogoni so bili zasnovani z mislijo na skladiščenje strank in imajo odstranljiv izhodni tulec za lažjo obdelavo vretena.

Delovna temperatura je običajno od -40 do +120 C, čeprav so na zahtevo na voljo tudi druga temperaturna območja. Standardne vhodne in izhodne prirobnice so v skladu z ISO 5210.

Aplikacija

Pogonji so večobratne naprave, namenjene delovanju zapornih, krogelnih, zapornih in dovodnih ventilov. Ti menjalniki so zasnovani za motorizirane aplikacije.

Okoljska specifikacija

Standard ohišja IP67, primeren za delo pod vodo do globine 1 metra za 30 minut. Ohišje IP68 za neprekinjeno delovanje pod vodo do največje globine 15 metrov.

Lastnosti

Popolnoma zaprto

Mast za zobnike napolnjena za vse življenje in popolnoma zatesnjena

Obsežna prestavna razmerja

Odstranljiv izhodni tulec

Na voljo so kombinacije čelnih in poševnih vhodnih zobnikov, nameščenih na krogličnih ležajih

Različne vhodne in izhodne prirobnice za aktuatorje in ventile
