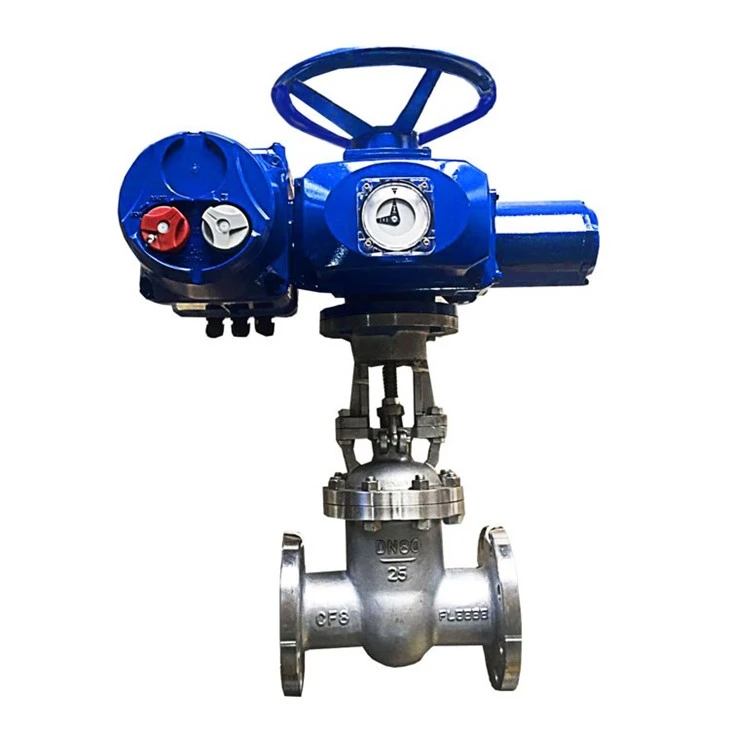

Električni aktuator
Več - zavoj modulacije električnega aktuatorja lahko uporabite za nadzor različnih ventilov, kot so vrata vrat, ventil Globe, visok temperaturni in visokotlačni ventil, vodni ventil, ki se prehranjuje z vrtenjem z vrtenjem 0-360 stopinj, navor pa 30-700nm. Zaščitna ocena: IP67.
Prednosti
Funkcije izdelka
• Kompaktna struktura, velik izhodni navor
• Self - Zaklepni prestavni vlak lahko vzdržuje položaj ventila, ko je aktuator de - energiziran
• Zelo dobra vibracijska upor • Zelo preprosta nastavitev - Ni potrebnih posebnih orodij
• Nasta
• Vsi aktuatorji so opremljeni z indikatorjem za nujne ročne kolesa in mehanskim položajem kot standardno
Metoda nadzora
Stikalo
Stranka zagotavlja krmilno logiko za obdelavo vseh podatkov iz aktuatorja. Začetni zaganjalnik se nahaja v kontrolni omari uporabnika.
Integriran nadzor
Sistem Integral+ Control je v celoti konfiguriran in lahko izvaja vse funkcije krmiljenja aktuatorja, vključno s poročanjem o stanju, ravnanjem z napakami, zaščito sistema in obdelavo ukazov.
Posigam+ Control temelji na isti elektronski platformi kot Integral+, dodana je pozicijska funkcija. Linearni signal se uporablja za krmiljenje pogona (točka položaja) in dejanskega položaja regulacijskega ventila (povratna informacija).
Intelli+® Control
Intelli+® lahko nastavite, ne da bi odprli pokrov.
Intelli+® je opremljen z LCD zaslonom in z njimi povezanimi orodji za preventivno vzdrževanje.
Električni in nadzor
Metode nadzora
Lokalni nadzor: delovanje gumbov, infrardeča operacija nastavitve
DC
Daljinski preklopni nadzor: pasivni suhi stik, DC24V
Oddaljeni analogni nadzor: DC4-20MA
ESD nadzor
Vmesni nadzor delovanja
Dva - nadzor žice
FCS (Fieldbus Control System)
Funkcija nadzora avtobusa:
Komunikacijski modul sprejme neodvisno strukturo, ki je združena na glavnem odboru, da bi zadovoljila potrebe različnih komunikacijskih medijev in različnih komunikacijskih protokolskih sistemov. Trenutno podprti komunikacijski protokoli vključujejo Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (neobvezno).
Infrardeča funkcija daljinskega upravljalnika:
Aktuator uporablja napredno infrardečo tehnologijo daljinskega upravljalnika, ki omogoča človeški - dialog stroja skozi zaprto okno dialoga, ne da bi odprl pokrov aktuatorja. Tudi v nevarnih situacijah lahko intrinzično varen daljinski upravljalnik varno izvaja nastavitev parametrov in oddaljeno delovanje pogona.
|
Profibus |
- FieldBus je najbolj zanesljiv in najpogosteje uporabljen komunikacijski protokol za industrijska mesta, ki ravnajte z diskretnimi podatki. Ta izdelek je potrdil Profibus International. - podpira Profibus DP V0, Profibus DP V1 in Profibus Redcom Redundancy |
|
Modbus |
- Ta izdelek zvesto sledi komunikacijskemu protokolu Modbus, ki je najpogostejši in najlažji komunikacijski protokol, ki se nanaša na industrijska mesta. V primerjavi z drugimi Komunikacijski protokoli, ta izdelek lahko na spletnem mestu uporabimo ceneje in hitro. - Trenutno so na voljo Modbus - izdelki RTU in kupci lahko izberejo druge možnosti, kot so Modbus - ascii in modbus - tcp. |
|
F/F |
- komunikacijski protokol, ki se uporablja v poljih za nadzor procesov, kot sta nafta in plin; ta izdelek je bil Potrjena s strani fundacije Fieldbus. |
|
Hart |
{{0 { dodajanje digitalnih podatkov v signal prenosa 4-20mA. - Ta izdelek je registriran pri HCF (Hart Communication Foundation) |
Natančno merjenje in zaščita navora
Profesionalno zasnovan sistem za merjenje navora za zagotovitev zaščite pred preobremenitvijo aktuatorja in resničnega - Časovno spremljanje sprememb navora ventila:
(Standardna konfiguracija) Mehansko merjenje navora: Tradicionalni mehanizem za sprožitev mehaničnega navora ima prednosti zrelosti, stabilnosti in zanesljivosti. Optimizirali in nadgradili smo ga na podlagi prvotnega navora, zaradi česar je naprava navora bolj občutljiva in njegovo življenjsko dobo se je močno izboljšalo.
(Izbirno) Elektronsko merjenje navora: z zaznavanjem resničnega - časovnega toka, napetosti in magnetnega toka motorja ter delom z mikrokontrolerjem za celovite izračune dobimo natančen izhodni navor in se doseže neprekinjeno merjenje; Ta sistem ni treba upoštevati mehanske obrabe, kar izboljša zanesljivost sistema.
Merjenje motorja in zaščita
Pregrevanje: Ko temperatura motorja presega nastavljeno vrednost zaščite pred pregretjem, je motor prepovedano izvajati in prikaže se sporočilo o pregrevanju motorja. Preobremenitev in kratek krog: vezje je zasnovano z ADI -jevim pretvornikom natančne napetosti, da se izpolnjuje natančno merjenje širokega razpona tokovnih sprememb; Preobremenitvena proti - zakasnitvene značilnosti in kratka - zaščita vezja ustreza ustreznim standardom.
Takojšnja povratna zaščita: Uporaba trenutne tehnologije za nadzor povratnega zakasnitve, ko aktuator med delovanjem prejme povratni operacijski signal, se krmilni sistem najprej izklopi in nato po zamudi izvede obratno dejanje, da prepreči poškodbe mehanskih delov prenosa.
Elektronska zavora: modulacijski električni aktuator zagotavlja, da se ventil ustavi na položaju nastavljenega ventila skozi nastavitev mrtve cone in elektronsko zavoro.
Rezervni deli izdelka
Terenske aplikacije
Standardne specifikacije
|
Navor |
Multi - Turn: 30-700NM |
|
Material lupine |
Die - igra aluminij |
|
Metoda nadzora |
V - Vrsta/pozicioniranje Vrsta/modulacijsko vrsto |
|
Zaščitna ocena |
Standardni IP67 |
|
Sistem za prevleko |
Kationska epoksi prevleka/neobvezna zaščita pred zelo jedkimi pogoji Zategnjeni vijaki so vsi vijaki iz nerjavečega jekla |
|
Temperatura okolice |
Standard: -20-+70 stopinja visoka temp.: 0-+90 stopinja nizka temp.: -40-+70 |
|
Motor |
Klečka veverice, izolacijski razred F, vgrajen - v toplotni zaščiti |
|
Ocena dolžnosti
|
S4 - 30%: Vrsta vklopa, največje število štartov na uro je 360 krat S4-30%: Vrsta pozicioniranja, največje število štartov na uro je 360-krat S4-50%: Modulacija vrste, največje število štartov na uro je 1200-krat |
|
Oblikovanje orodja |
Self - zaklepanje z vsemi hitrostmi |
|
Izhodna prirobnica |
Multi - Turn: ISO5210 Standard |
|
Izhodna gred
|
Pupo pogonske gredi lahko odstranite in po potrebi predelate. Nameščena je lahko navpično ali vodoravno. |
|
Anti - vibracijske zmogljivosti |
1G 9,8m/s² 10-500Hz |
|
Mazanje |
Mazanje aktuatorja za življenje |
|
Ročno delovanje |
Ročno in električno delovanje je mogoče prosto preklapljati |
|
Napajanje |
1faza, 3faza, 50/60Hz, do 480V |
|
Ožičenje |
Notranji in zunanji ozemljitveni sponki |
|
Vnos kabla |
Npt 4x3/4 ", npt1", npt 1-1/2 "neobvezno |
|
Signalni rele |
4 releje: Izbirate lahko med 23 možnostmi Kontaktna konfiguracija: Običajno odprta ali običajno vLesed Min tok: 10mA pri 5V Največji tok: 5A pri 250V AC ali 5A pri 30VDC (induktivna obremenitev) Neobvezna dodatna oprema 3 releji |
|
Rele napake |
SPDT monostabilni rele, v privzetem položaju, ko ni napačen Min tok: 10mA pri 5V MAX CORCE: 5A pri 250V AC ali 5A pri 30V DC (induktivna obremenitev) |
|
Analogni nadzor |
Vhod (nastavitev) in izhodni (povratni) signali so popolnoma izolirani Nastavitve signala: • Vhodni signal: 4 - 20 Ma - izhodni signal: 4-20mA • Vhodni signal: 0 - 20 Ma - izhodni signal: 0-20MA • Vhodni signal: 0 - 10 V - izhodni signal: 0-20MA (0 ~ 10V z zunanjim uporom) Analogni vhod: • Tok: impedanca 160 ohmov • Napetost: impedanca 11 kohms Analogni izhod: • Tok: Največja sprejemljiva obremenitev je 750 ohmov, ko jih napaja 24VDC • Napetost: Minimalna sprejemljiva obremenitev je 50 kohms (shunt upor 500 ohmov) |
|
Stikalo za omejitev potovanja |
4 omejitvena stikala SPDT Zmogljivost stikala: Max 250VAC-16A/48VDC-2.5A (uporovna obremenitev) |
|
Stikalo za omejitev navora |
Stikalo za omejitev navora je non - self - stikalo. Par stikal SPDT je standard. Preklopna zmogljivost: Max 250VAC-16A/48VDC-2.5A (uporovna obremenitev) |
|
Signal oddaljenega položaja |
Potentiometer 1000Ω, 0,3 W, omejite premikajoči se kontaktni tok 1MA Oddajnik položaja: 4-20mA |
Tehnični parametri
St Muti - obrnite električni aktuator 3P-380V 50Hz
|
Max navor Nm |
Delovanje navor Nm |
Model |
Hitrost RPM |
Čas S |
Povezava prirobnica ISO |
S4-50% |
|||
|
Moč Kw |
Hitrost RPM |
Nazivni tok A |
Začetek Tok A |
||||||
|
60 |
30 |
ST6 |
11 |
5.42 |
F10 |
0.10 |
750 |
0.80 |
1.60 |
|
16 |
3.75 |
0.10 |
750 |
0.80 |
1.60 |
||||
|
23 |
2.61 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
30 |
2.00 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
46 |
1.30 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
140 |
70 |
ST14 |
11 |
5.42 |
F10 |
0.37 |
1500 |
1.10 |
5.00 |
|
16 |
3.75 |
0.37 |
1500 |
1.10 |
5.00 |
||||
|
23 |
2.67 |
0.50 |
1500 |
1.50 |
5.00 |
||||
|
61 |
0.98 |
0.90 |
1500 |
2.70 |
14.0 |
||||
|
300 |
150 |
ST30 |
16 |
3.75 |
F14 |
0.90 |
1500 |
2.70 |
21.0 |
|
23 |
2.67 |
1.50 |
1500 |
3.70 |
52.0 |
||||
|
61 |
0.98 |
2.20 |
1500 |
5.10 |
8.5 |
||||
|
700 |
350 |
ST70 |
16 |
3.75 |
F16 |
2.20 |
1500 |
5.10 |
27.0 |
|
23 |
2.67 |
3.00 |
1500 |
7.20 |
37.0 |
||||
|
61 |
0.98 |
4.00 |
1500 |
9.10 |
52.0 |
||||
St Muti - Obrnite električni aktuator 1P-220V 50Hz
|
Max navor Nm |
Delovanje navor Nm |
Model |
Hitrost RPM |
Čas S |
Povezava prirobnica ISO |
S4-50% |
|||
|
Moč Kw |
Hitrost RPM |
Nazivni tok A |
Začetek Tok A |
||||||
|
50 |
40 |
SRA6 |
26 |
2.31 |
F10 |
0.20 |
1500 |
2.50 |
3.50 |
|
60 |
40 |
17 |
3.53 |
0.20 |
1500 |
2.50 |
3.50 |
||
|
60 |
40 |
10 |
6.00 |
0.20 |
1500 |
1.20 |
1.70 |
||
|
130 |
80 |
Src |
9 |
6.67 |
F14 |
0.20 |
1500 |
2.50 |
3.50 |
|
60 |
30 |
ST6 |
11 |
5.42 |
F10 |
0.10 |
750 |
2.50 |
3.00 |
|
50 |
30 |
16 |
3.75 |
0.10 |
750 |
2.50 |
3.00 |
||
|
60 |
30 |
23 |
2.61 |
0.40 |
1500 |
4.00 |
6.30 |
||
|
55 |
30 |
30 |
1.30 |
0.40 |
1500 |
4.00 |
6.30 |
||
|
40 |
30 |
46 |
2.00 |
0.40 |
1500 |
4.00 |
6.30 |
||
|
140 |
70 |
ST14 |
11 |
5.42 |
F10 |
0.30 |
1500 |
3.50 |
15.0 |
|
140 |
70 |
16 |
3.75 |
0.30 |
1500 |
3.50 |
15.0 |
||
|
110 |
70 |
23 |
2.67 |
0.30 |
1500 |
3.50 |
15.0 |
||
|
60 |
60 |
61 |
0.98 |
0.30 |
1500 |
3.50 |
15.0 |
||
